Diagnostic de décharge partielle de l'imageur acoustique 10kV lignes aériennes

La décharge partielle est la décharge qui se produit localement dans l'isolation des équipements de puissance sous l'action d'un champ électrique suffisamment fort. Chaque décharge partielle aura un certain impact sur le milieu isolant, entraînant une diminution de la résistance d'isolation, entraînant des dommages d'isolation aux équipements électriques à haute tension et posant même un risque pour la sécurité du personnel.

Les imageurs acoustiques peuvent superposer les signaux acoustiques générés par une décharge partielle sur la surface de l'objet mesuré pour former un effet de positionnement visuel, aidant le personnel d'exploitation et de maintenance à être rapidement, détecter avec précision et intuitivement les défauts de décharge partielle.

Les caméras acoustiques utilisent la technologie de formation de rayons de microphone pour acquérir, mesurer et afficher visuellement les données de source sonore, superposées à une image vidéo haute définition en temps réel. En intégrant les données de source sonore à l'image vidéo, la source sonore changeante est affichée dynamiquement à l'écran sous la forme d'une «carte sonore».

Lorsqu'ils sont utilisés dans les systèmes d'alimentation, ils peuvent aider à identifier en toute sécurité et rapidement la décharge partielle où une panne diélectrique se produit.

Cet outil robuste et polyvalent peut vous aider à identifier rapidement et facilement une variété de conditions industrielles indésirables, comme les défauts électriques, les fuites de gaz. Avec une précision extrême, le Mini CAM vous permet de voir instantanément les bruits audibles et ultrasoniques difficiles à détecter. Avec 128 microphones numériques, il vous aidera à voir clairement ce que vous avez manqué.

En ajoutant une pièce de caméra thermique en option, le MiniCAM peut changer les fonctions entre l'imagerie acoustique et l'imagerie thermique, rendant le diagnostic plus complet et plus efficace.

1. Informations de base

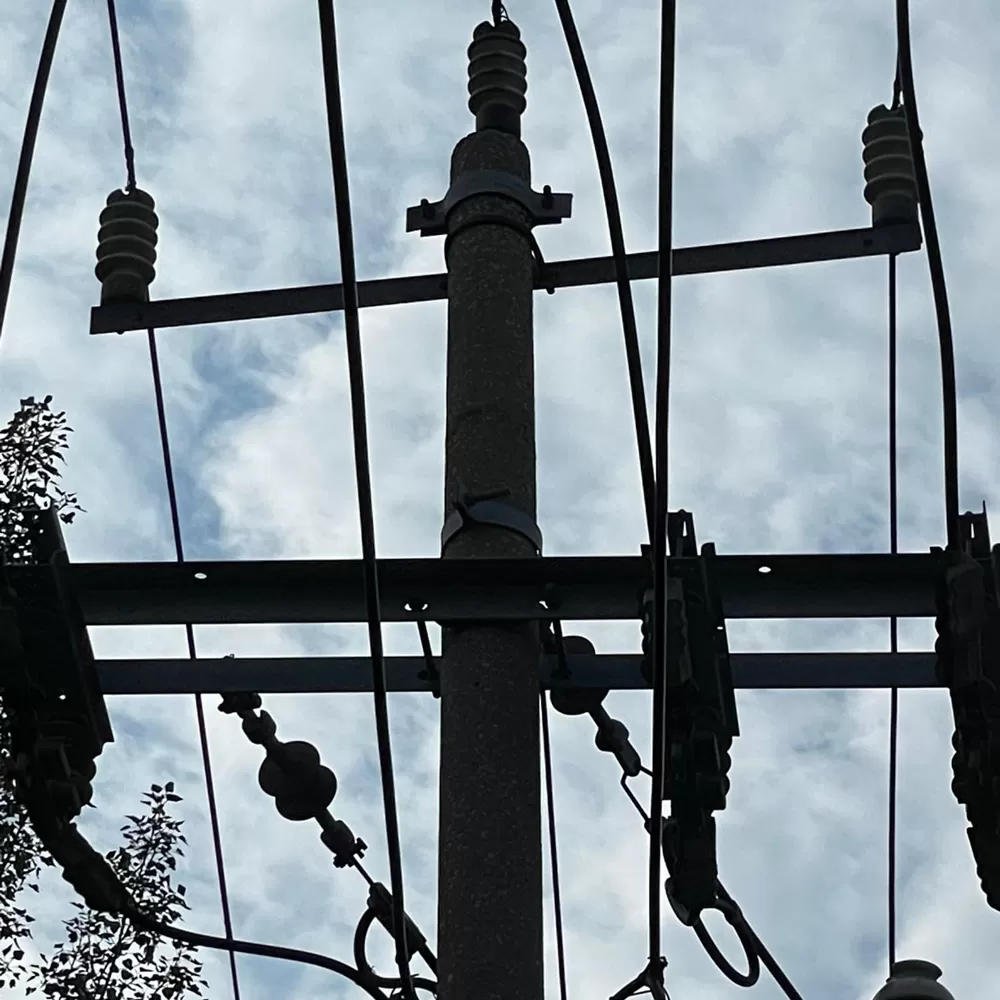

Figure 1 Ligne aérienne tour n ° 5

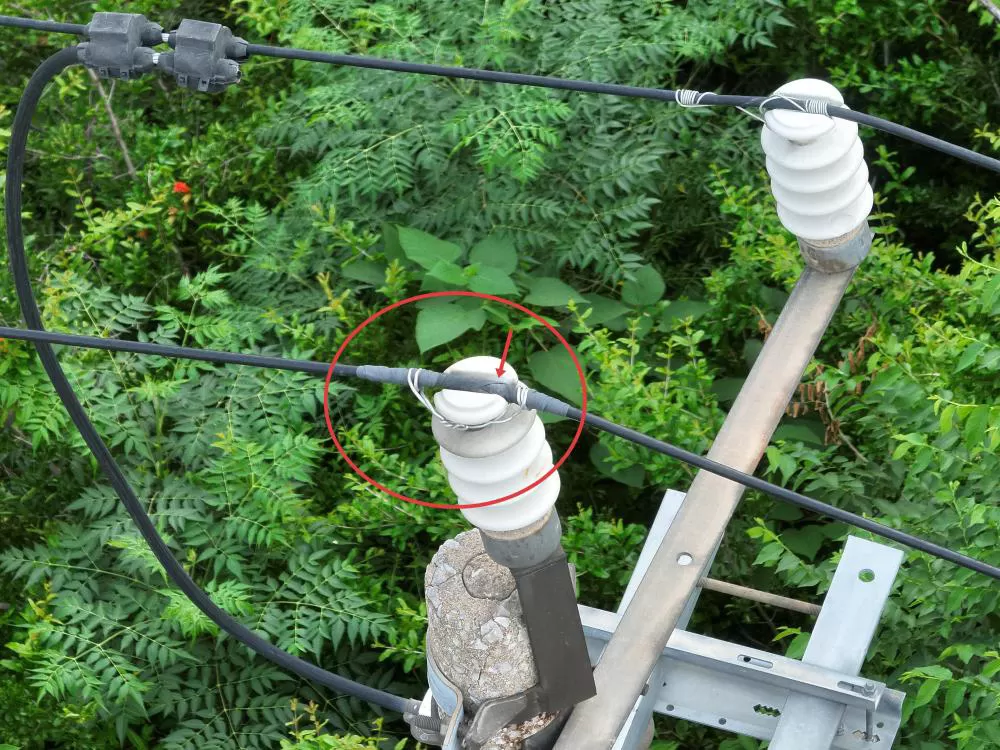

Figure 2 Détails du défaut

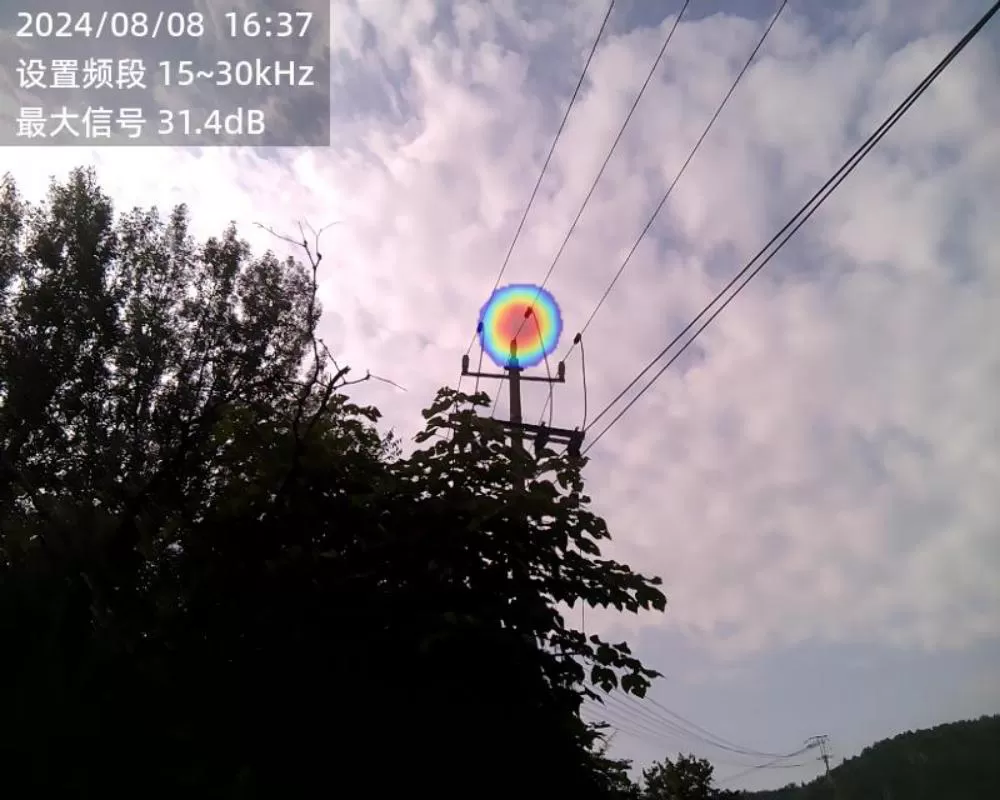

Figure 3 Imagerie acoustique

2. Analyse des résultats

L'imagerie acoustique de l'isolant à une distance d'environ 10 mètres a révélé une décharge d'une amplitude de 31.4 dB. Par conséquent, il est jugé que le fil de liaison supérieur est endommagé, entraînant une décharge de surface.
