Cas de chronométrage et de tests de mouvement des disjoncteurs 110kV

Sheet1 Informations de base

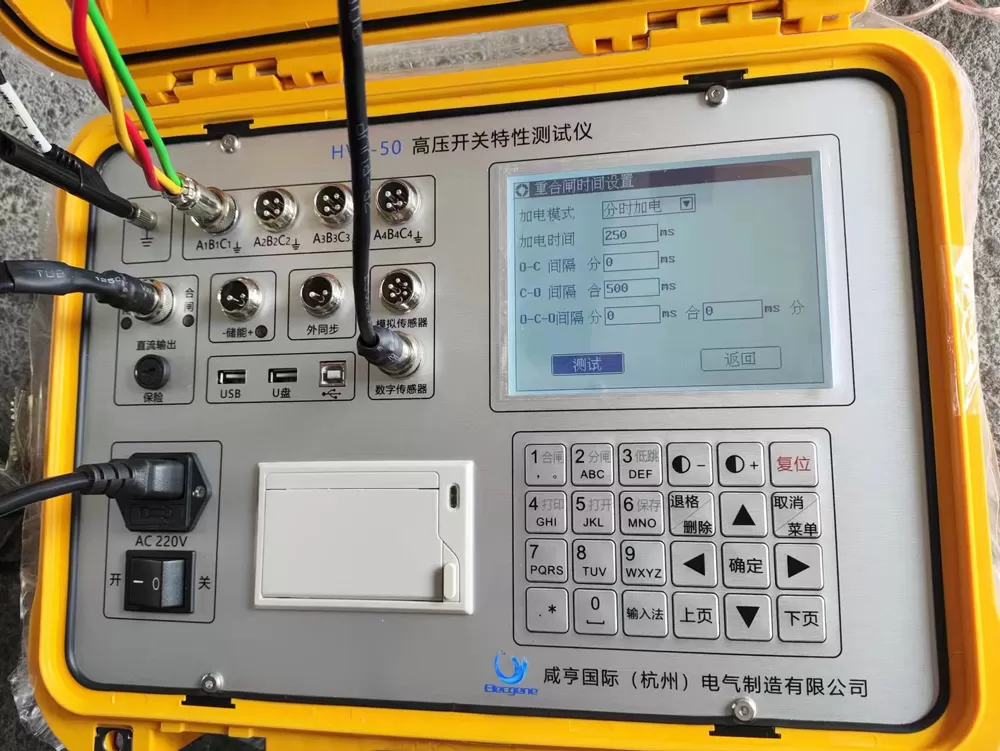

Figure 1 Analyseur de disjoncteur HVS-50

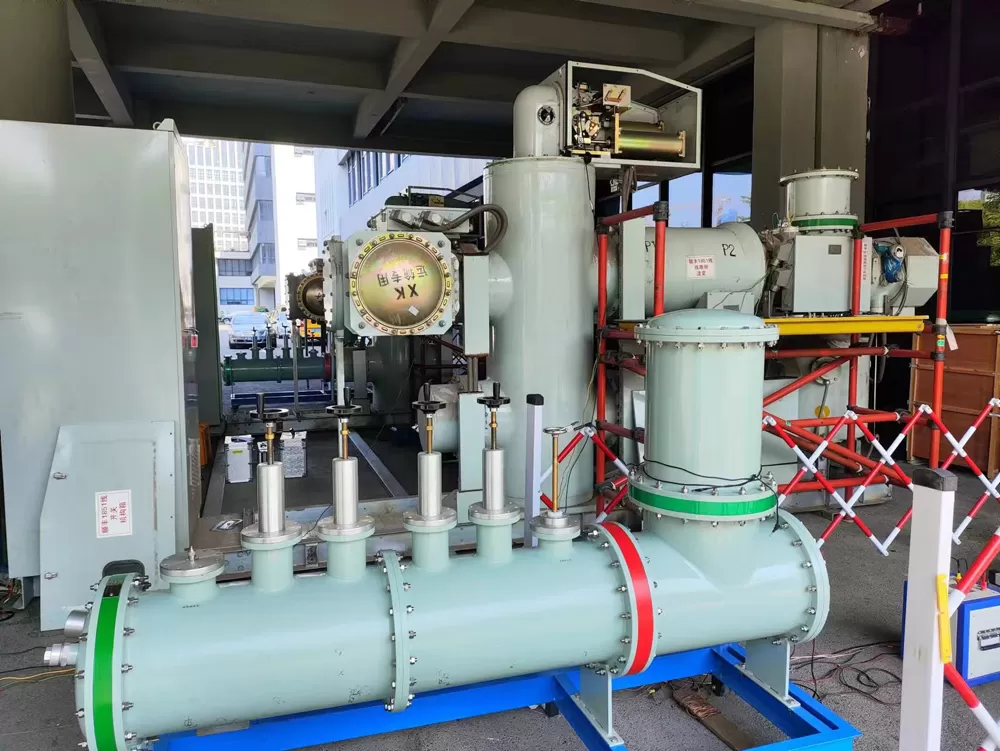

Figure 2. SIG global

Connectez l'instrument et le disjoncteur au circuit de commande, cassez et tournez l'arbre conformément à la manière illustrée enFigure 2, Figure 3 et Figure 4 ci-dessus. Après le réglage en fonction des paramètres du disjoncteur, le test est effectué.

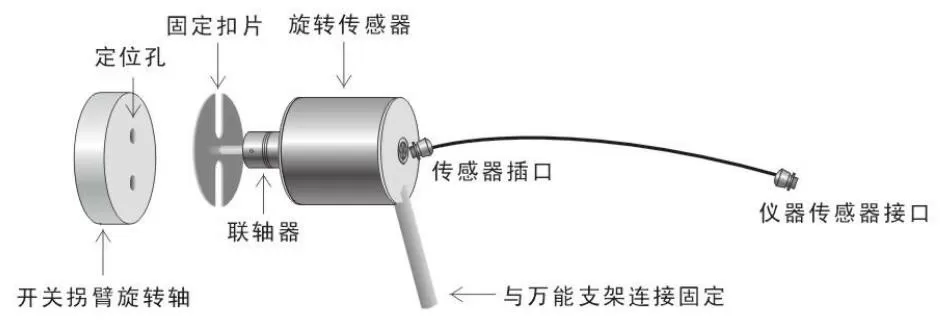

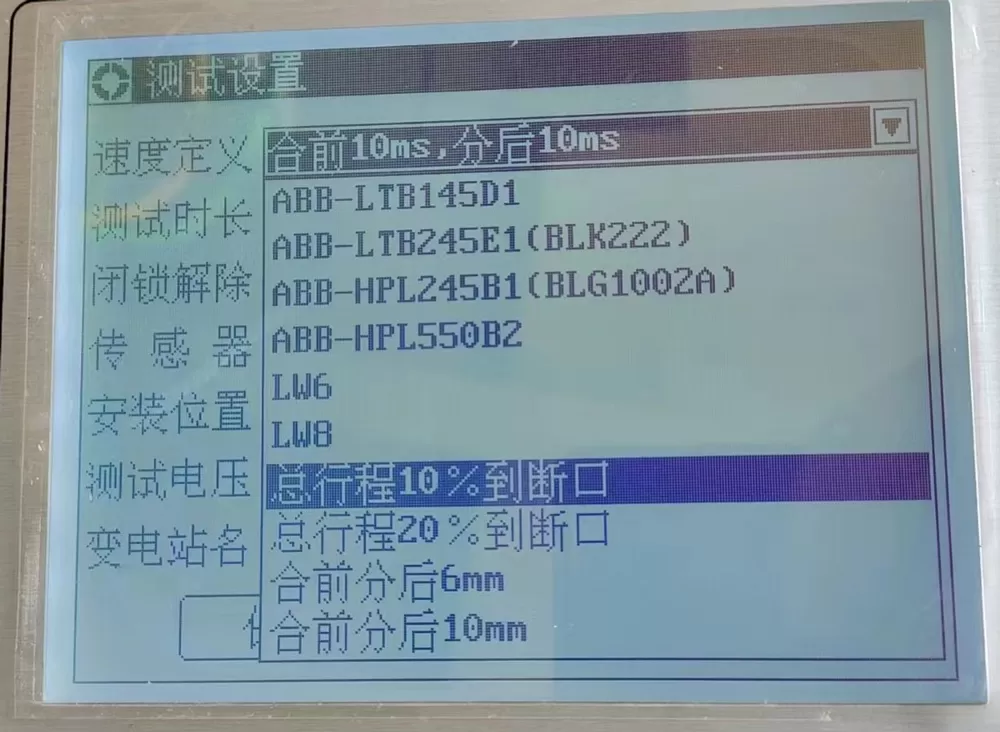

Figure 3 Définition de la vitesse

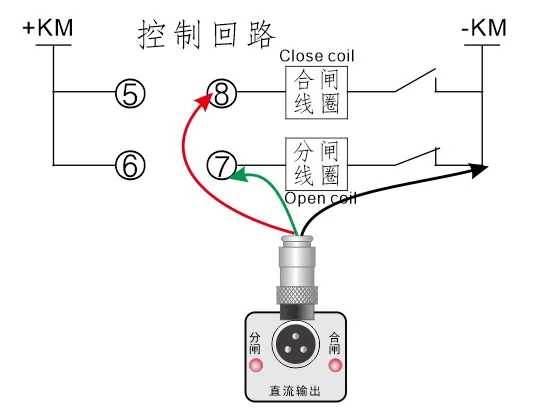

Figure 4 Connectez la bobine d'ouverture/fermeture

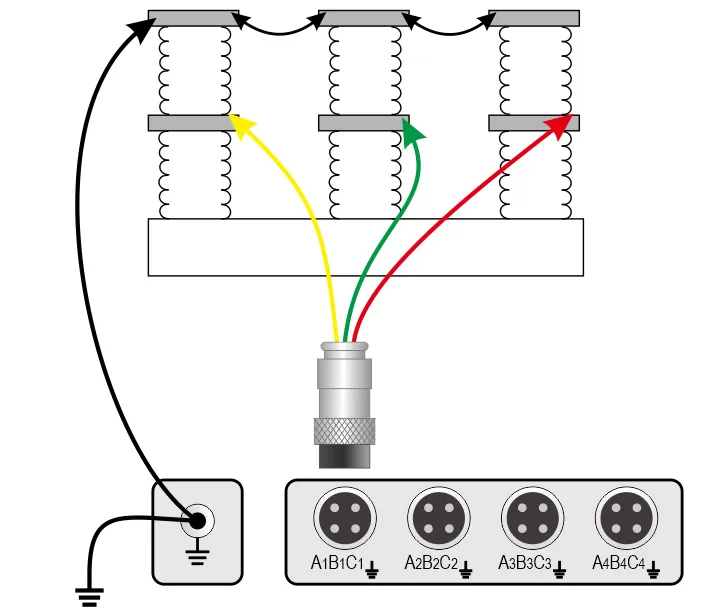

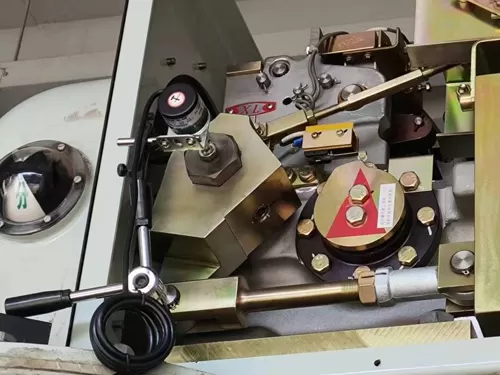

Figure 5. Connectez le disjoncteur

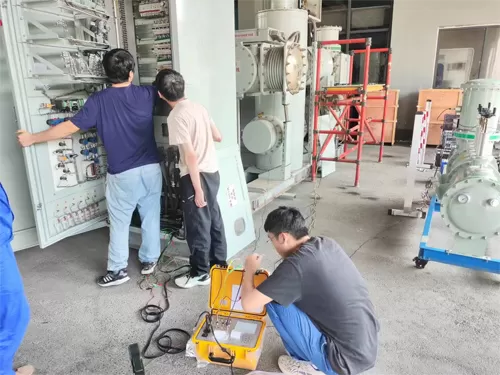

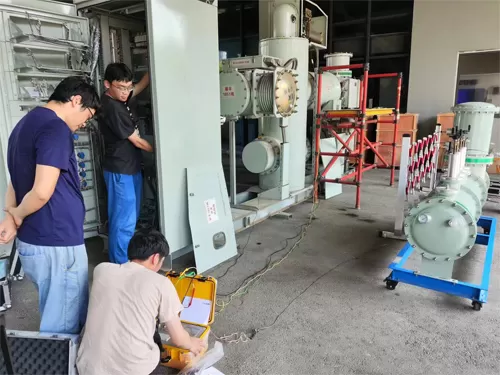

Figure 7 Affichage sur place

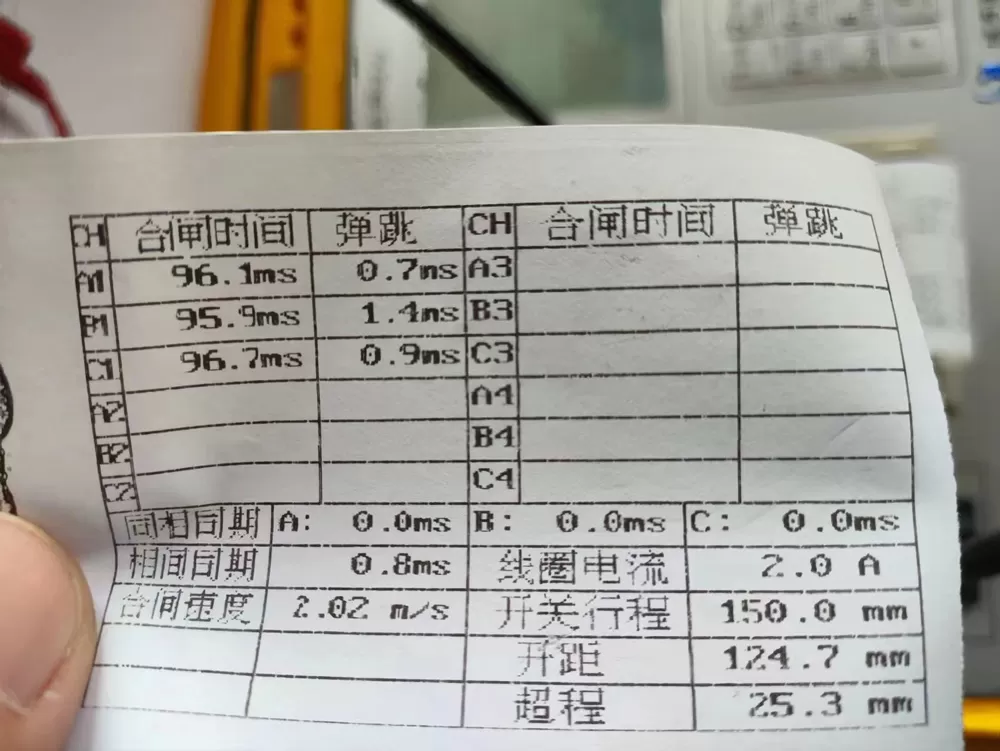

Figure 8 Résultat du test de synchronisation et de mouvement de la fermeture

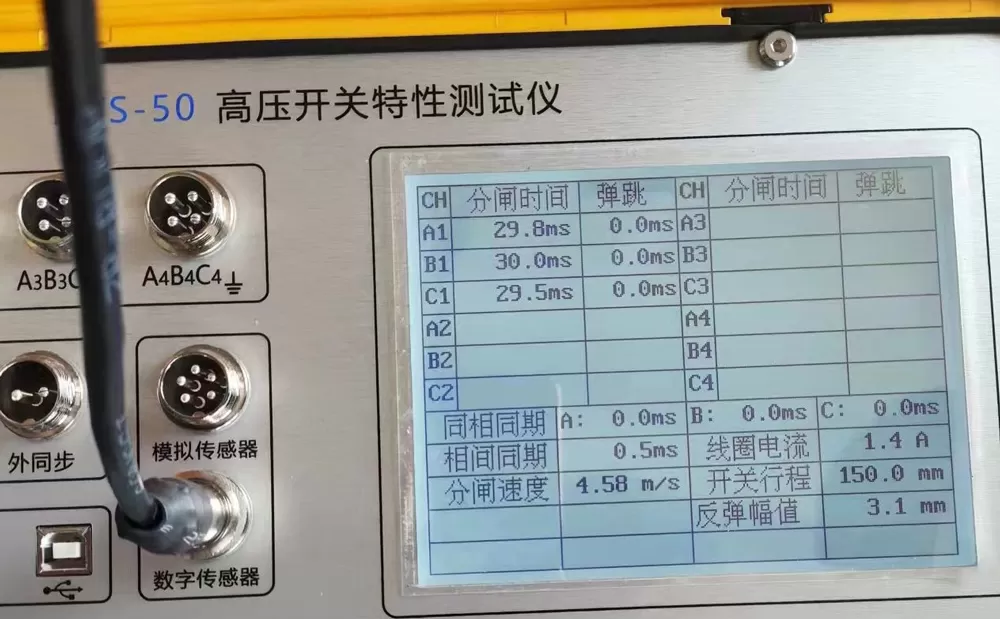

Figure 9 Résultat du test de synchronisation et de mouvement de l'ouverture

Le but principal des tests de caractéristiques mécaniques du disjoncteur est d'évaluer les performances et l'état opérationnel de l'équipement, en assurant un fonctionnement sûr et fiable. Ces tests impliquent une mesure et une analyse détaillées des paramètres critiques tels que l'heure d'ouverture/fermeture, la vitesse et la distance de déplacement. L'objectif est d'identifier les problèmes potentiels, de prolonger la durée de vie de l'équipement et d'améliorer la stabilité et la sécurité des systèmes électriques.

Grâce à la comparaison des résultats des tests et des paramètres du disjoncteur, on peut conclure que tous les résultats du disjoncteur sont qualifiés.
