Cas de test de transformateurs combinés triphasés

Sheet1 Information de base

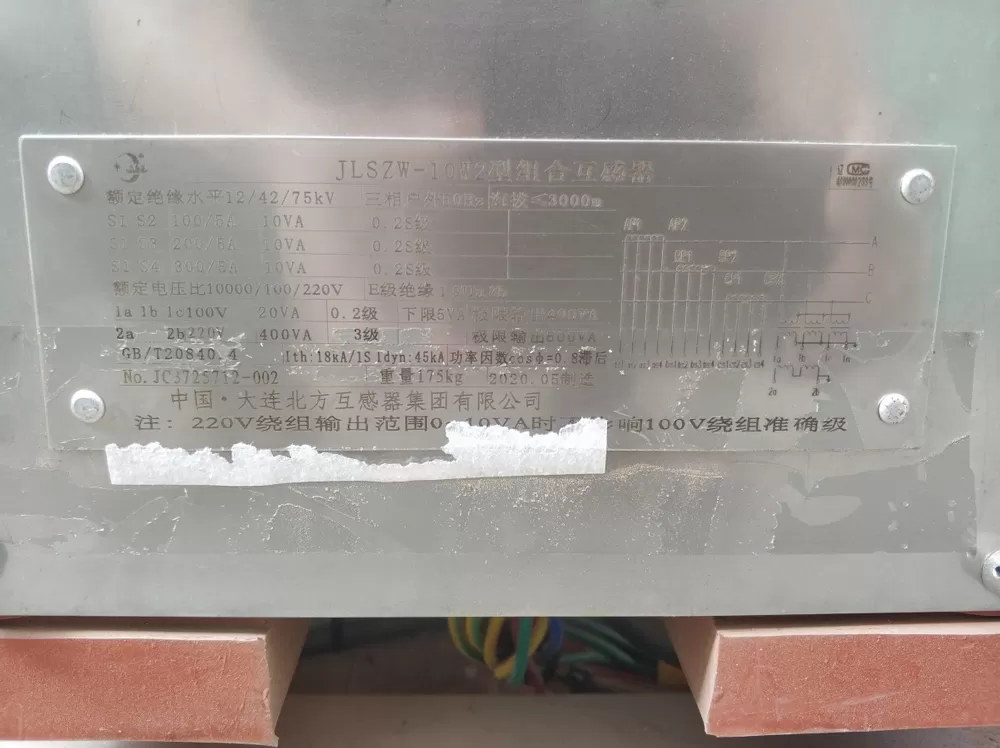

Figure 1 Plaque signalétique

Le transformateur mixte triphasé comprend CT,PT et disjoncteur à vide, la structure globale est la suivante;

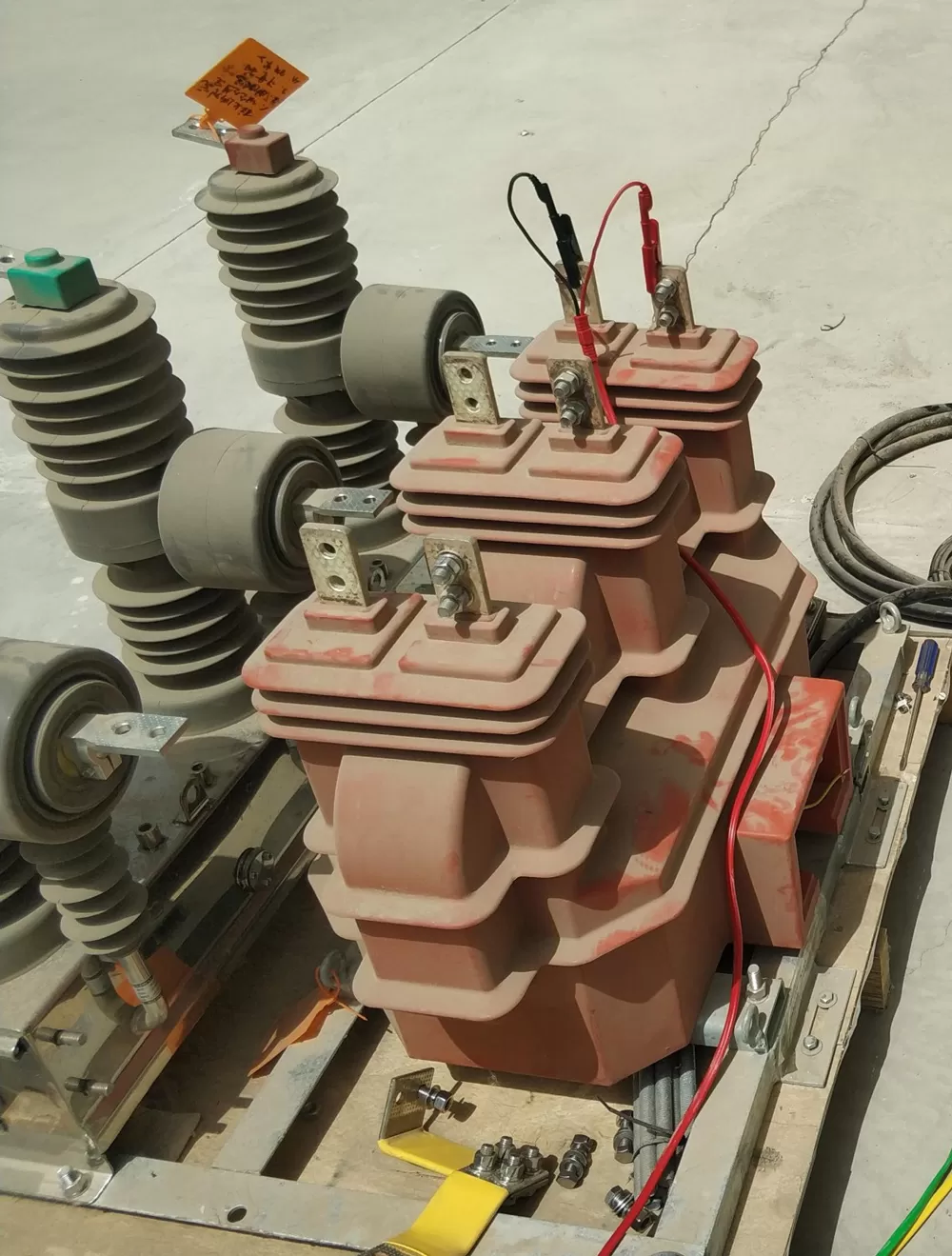

Figure 2 Transformateur combinatoire triphasé

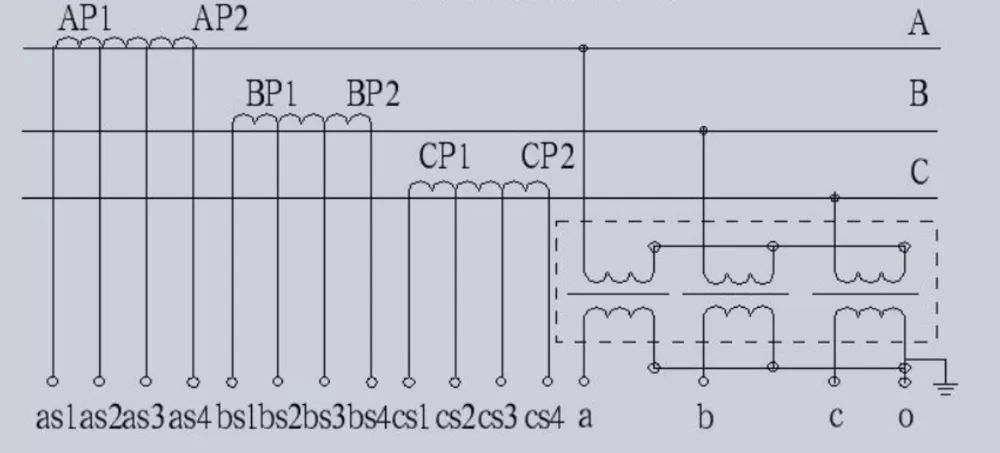

Figure3 Schéma de connexion

② Premièrement, nous effectuons tous les tests de CT-saturation, rapport et polarité, résistance à l'enroulement, tous les robinets en appuyant sur un bouton et sans changer de fils.

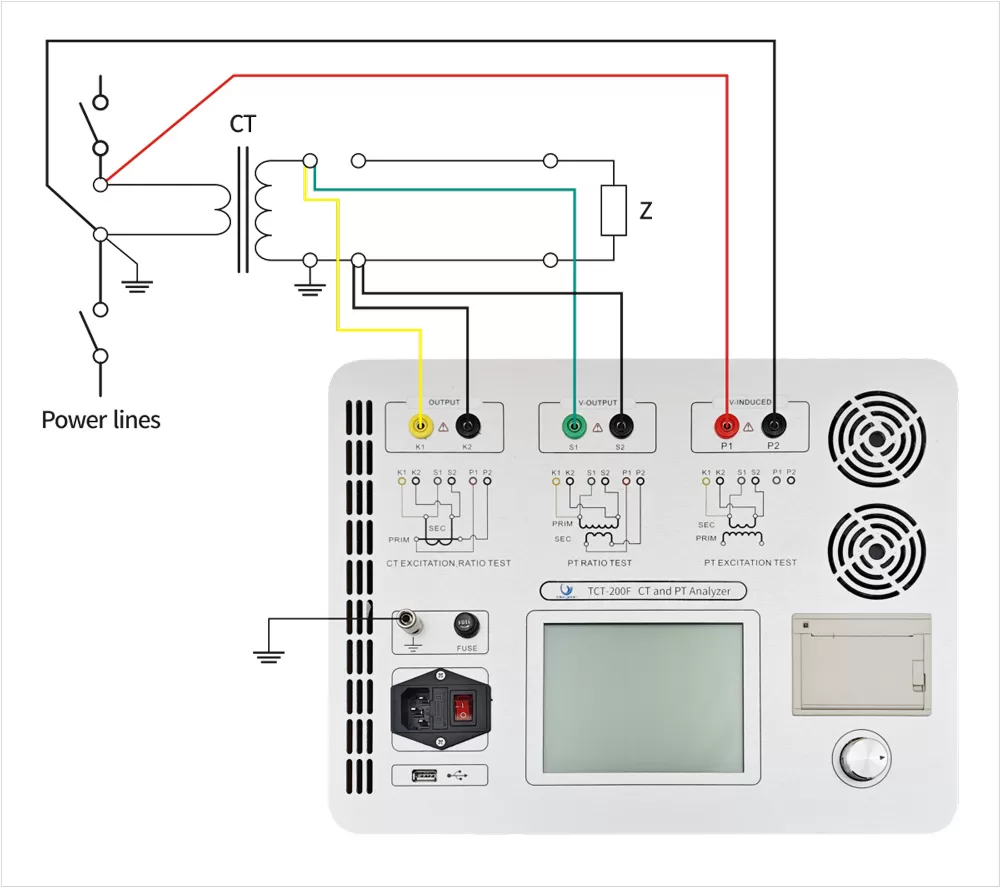

Figure 4 CT Schéma de câblage

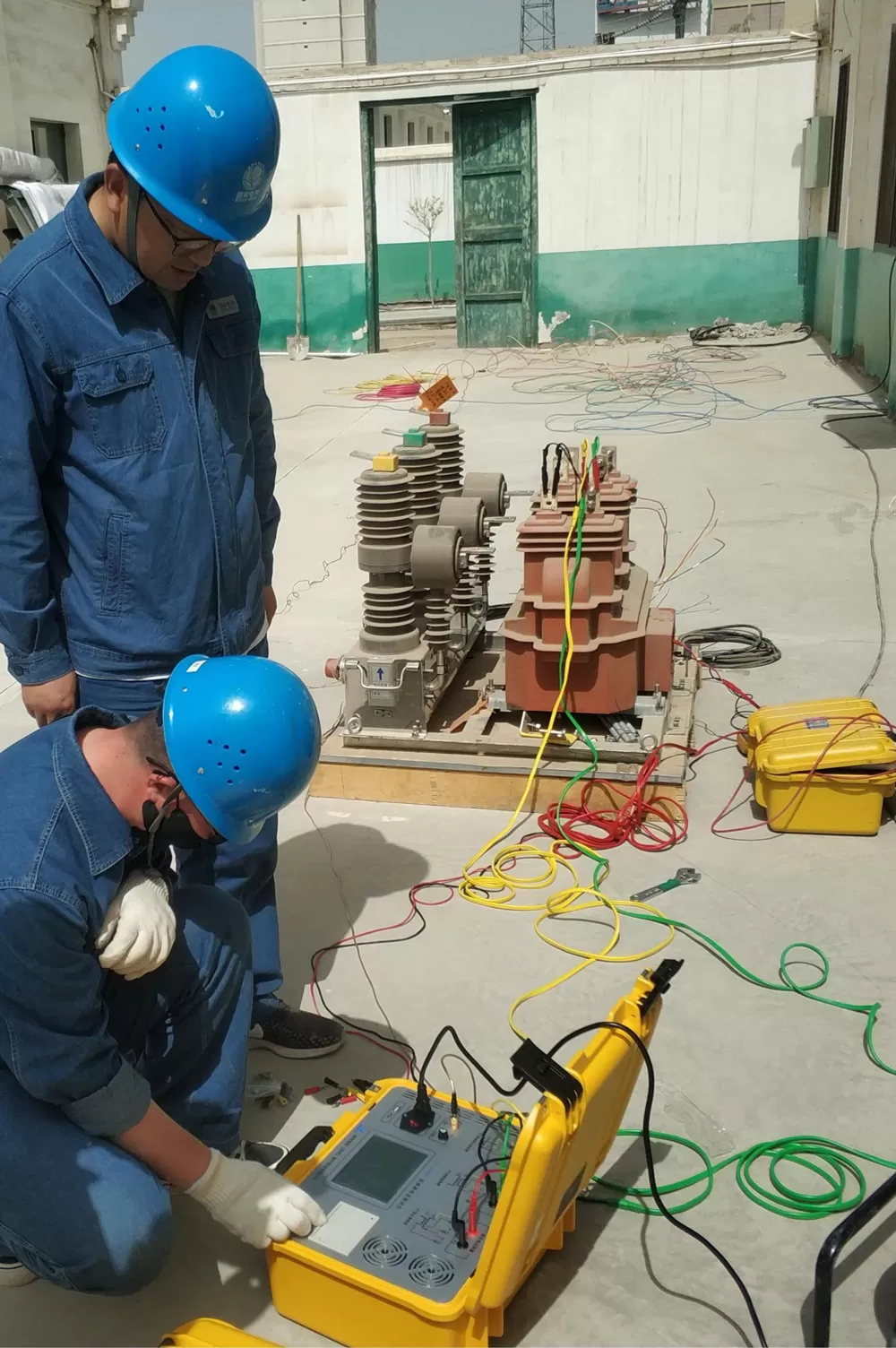

Figure 5 Affichage sur place

③ Attendez que notre test soit terminé, vous pouvez imprimer des données de test. Comme le montre la figure 6:

Figure 6 Rapport d'essai CT

④ Deuxièmement, nous effectuons des tests de rapport et de polarité de PT. Avant le test, vous devez mettre à la terre le testeur et ouvrir l'enroulement secondaire CT et l'enroulement secondaire PT, également une extrémité du côté secondaire PT doit être mise à la terre.

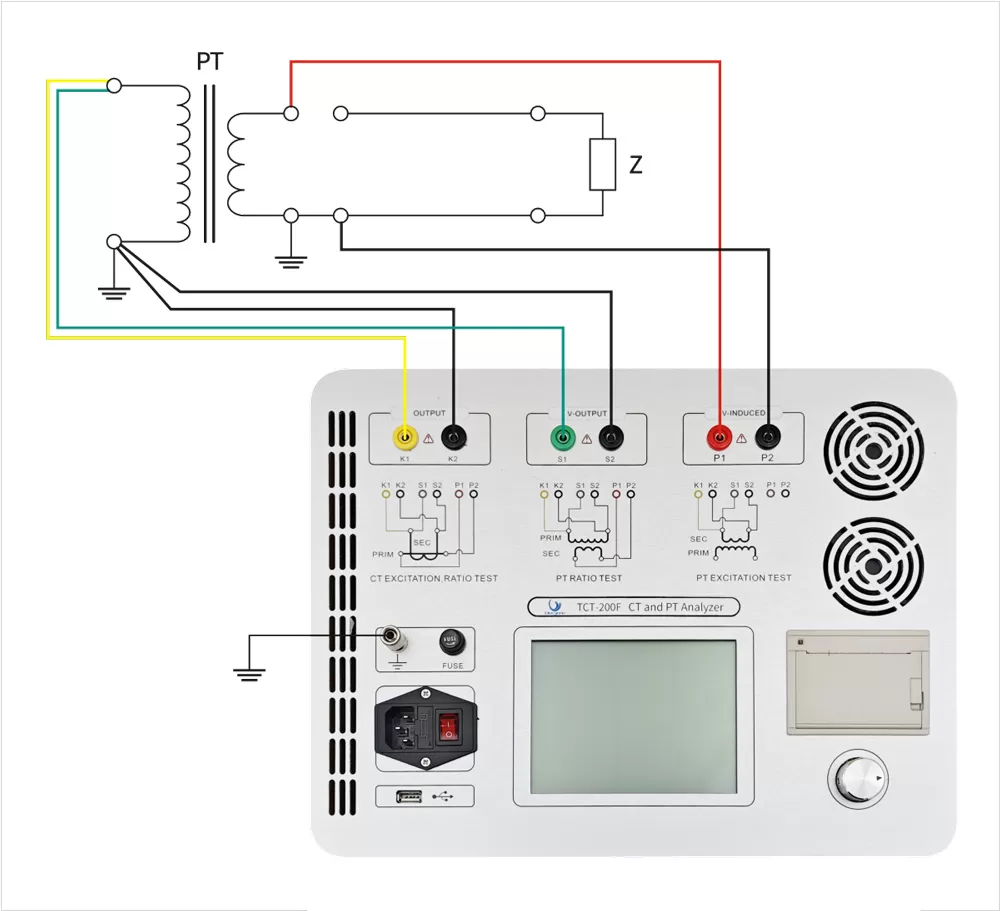

Figure 7 PT Schéma de câblage

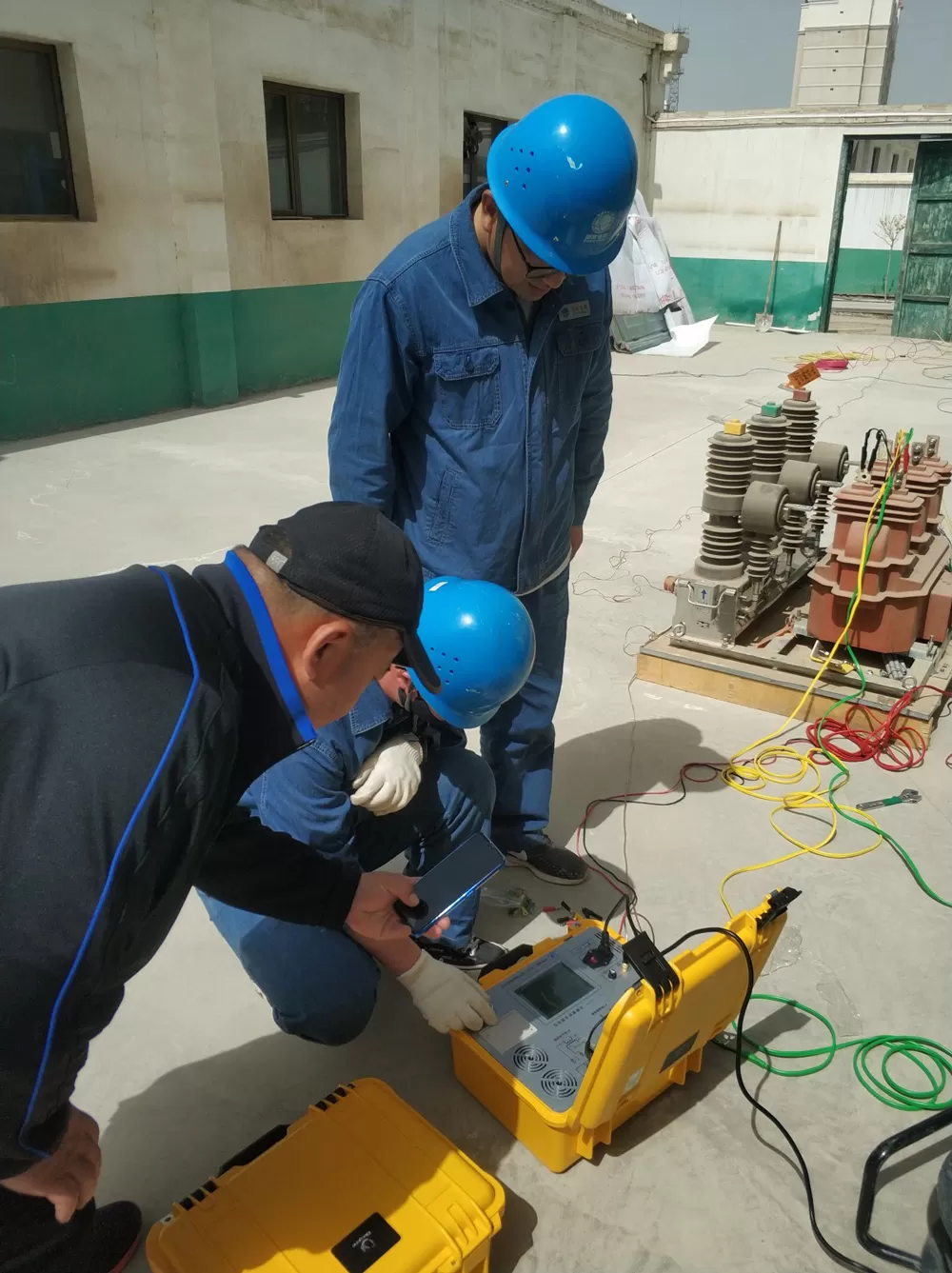

Figure 8 Affichage sur place

"Attendez que notre test soit terminé, vous pouvez imprimer les données de test. Comme le montre la figure 9:

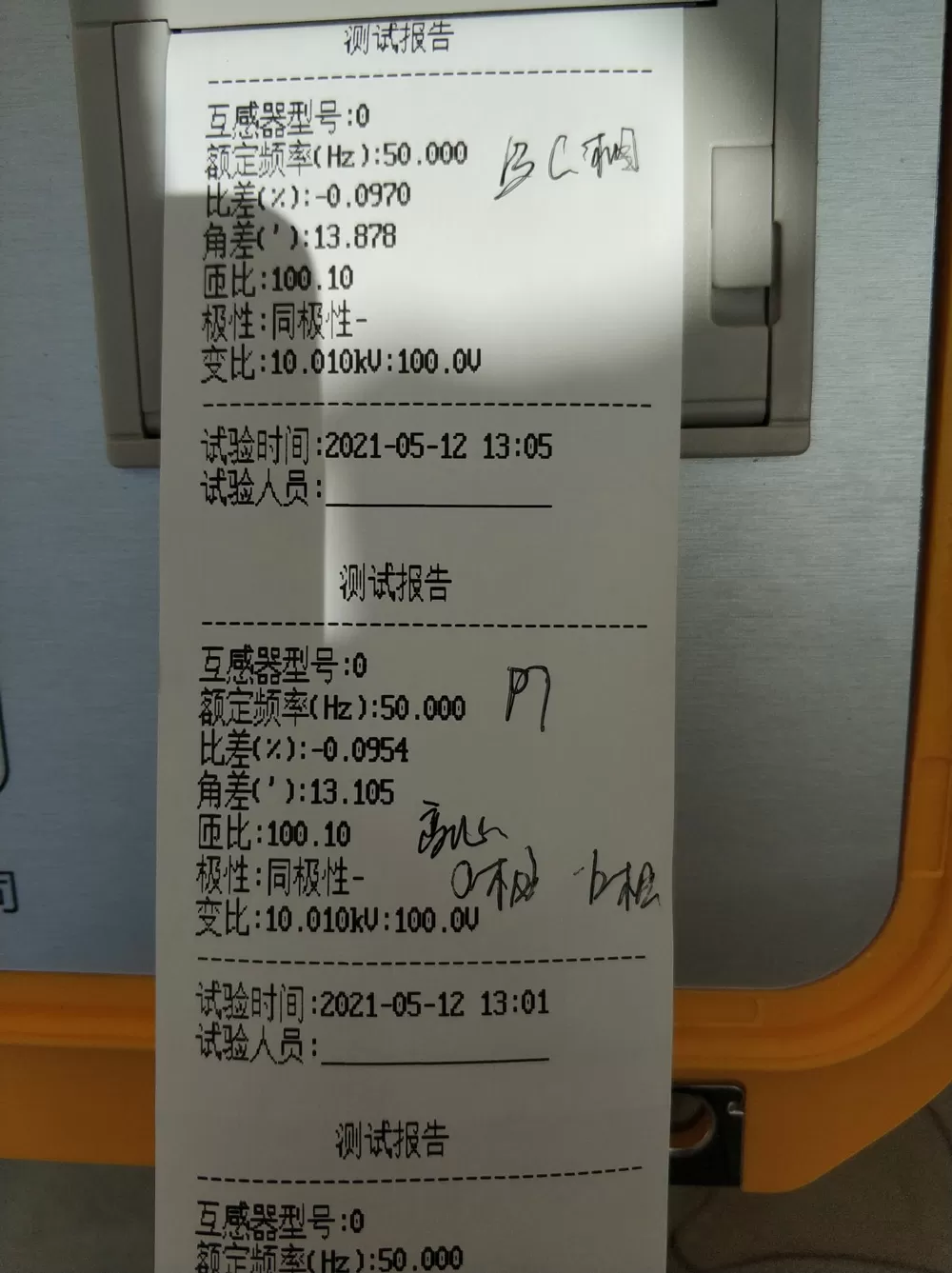

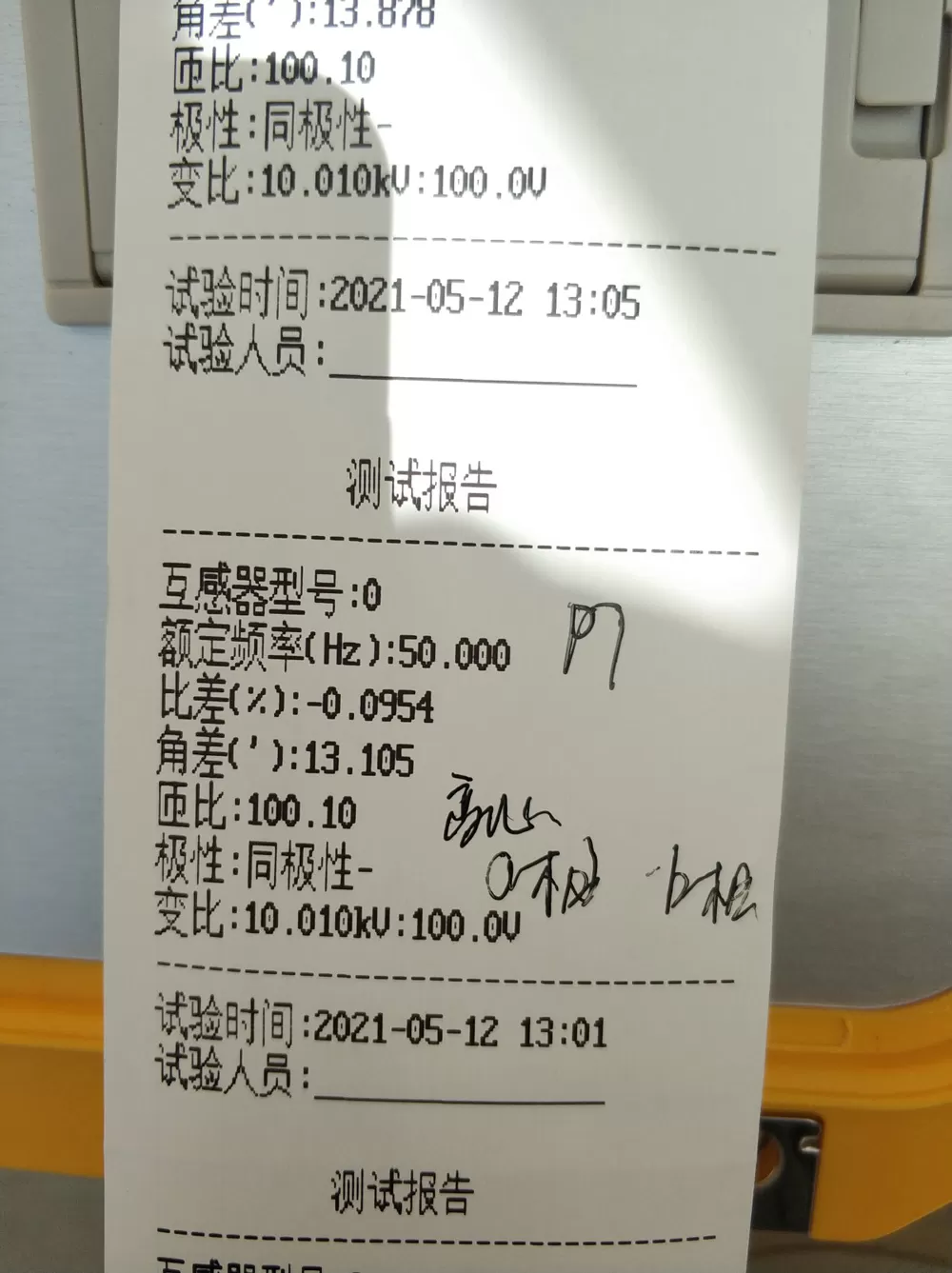

Figure 9 Rapport d'essai PT
