Étui de test Tan Delta du transformateur 765kV

I. Information des tests

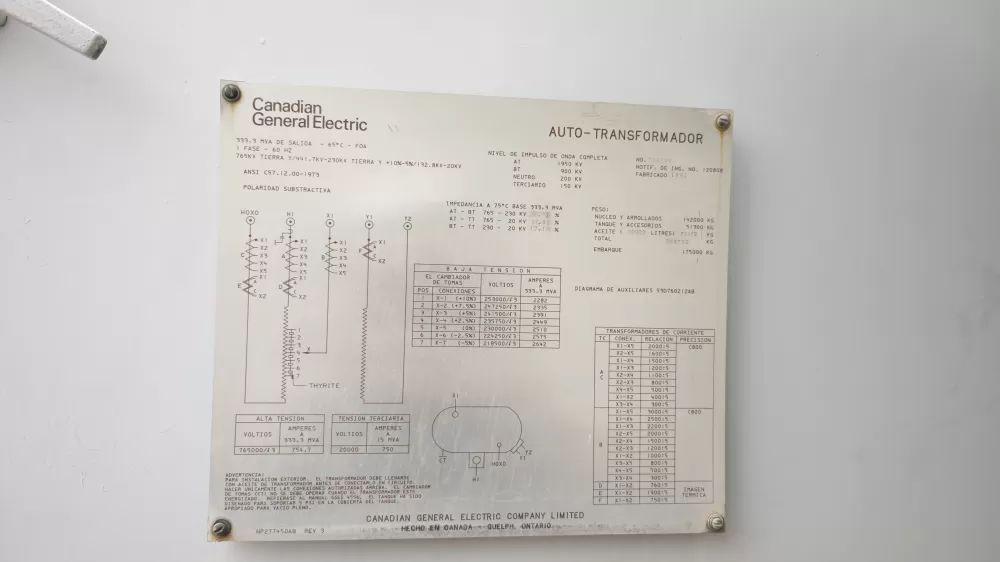

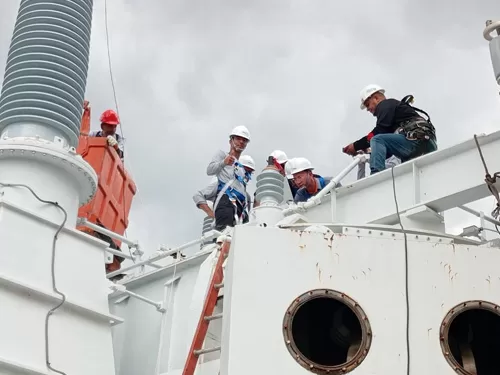

«Avant le test, nous avons déconnecté tous les fils du transformateur. Et puis, nous avons connecté des câbles de test par une grue, car le transformateur est très élevé.

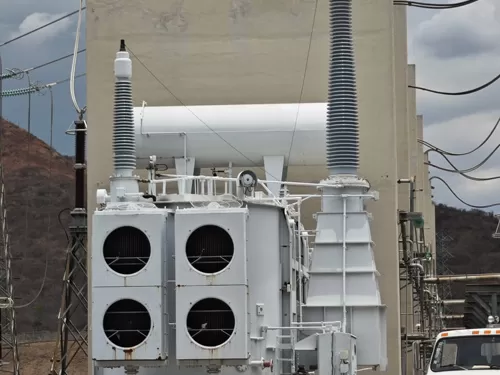

Figure 2 transformateur 765kV

Premièrement, nous avons utilisé le modèle UST pour tester le transformateur. La configuration UST est utilisée pour les mesures entre deux bornes d'un échantillon d'essai qui ne sont pas à la terre ou qui peuvent être retirées du sol. Dans la configuration UST, le courant circulant dans l'isolation entre le plomb de tension et le plomb de mesure de l'instrument est mesuré et le courant circulant vers la terre n'est pas mesuré. Dans l'exemple de la figure 3 ci-dessous, vous mesurez la capacité et le facteur de dissipation entre l'enroulement haute tension (HV) et l'enroulement basse tension (LV), C = CHL.

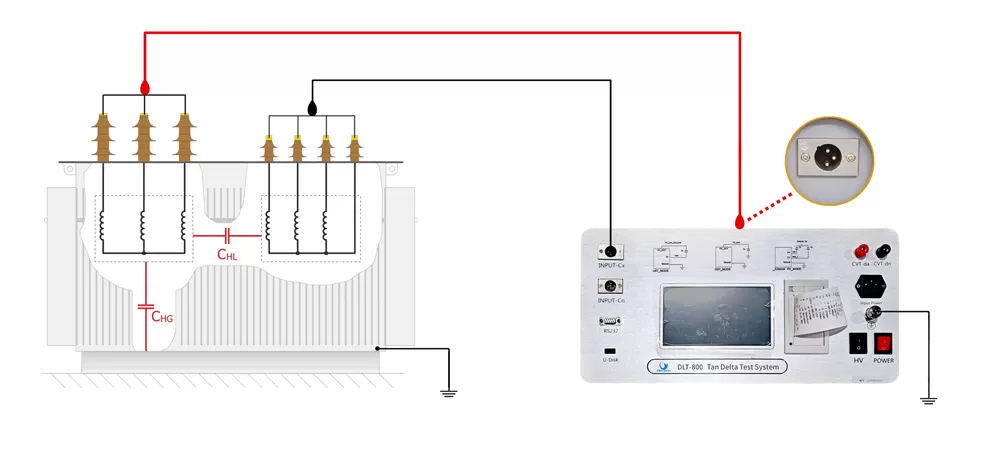

Figure 3 UST Modelage

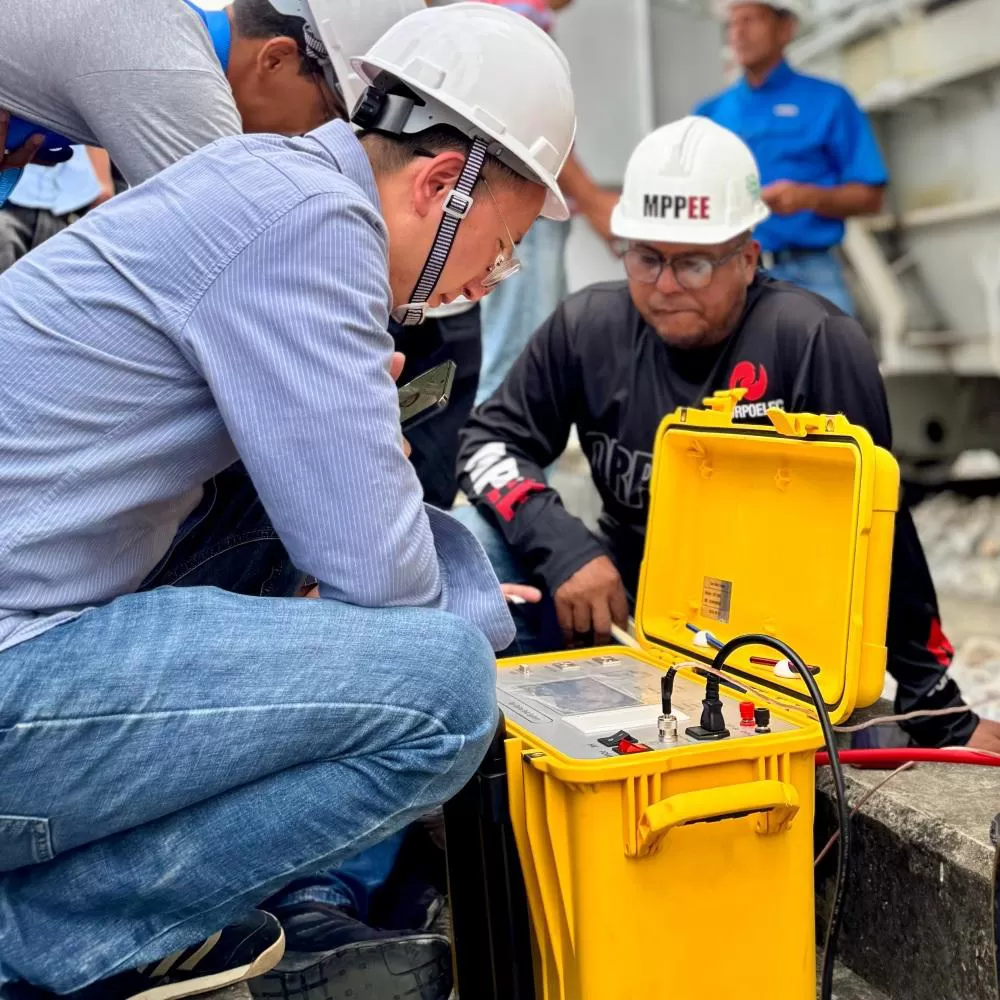

Figure 4 Affichage sur place

Attendez que notre test soit terminé, vous pouvez imprimer des données de test. Comme le montre la figure 5:

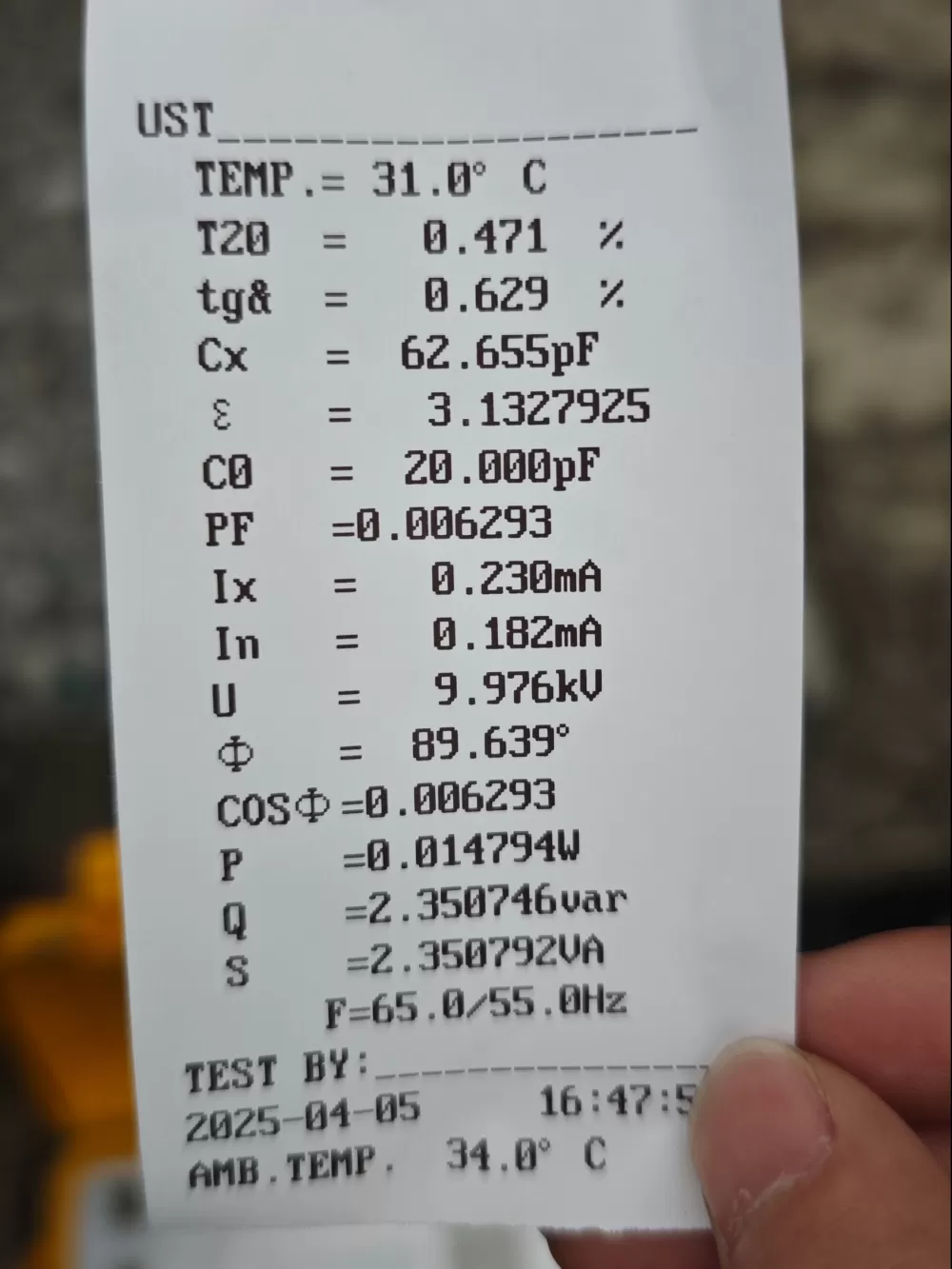

Figure 5 Résultat du test UST

Deuxièmement, nous avons utilisé le modèle de TPS. La configuration de la TPS permet de tester un spécimen d'isolation mis à la terre à travers le sol du spécimen. Tout le courant circulant vers le sol est mesuré. La méthode de câblage est la suivante:

Figure 6 Modèle de TPS

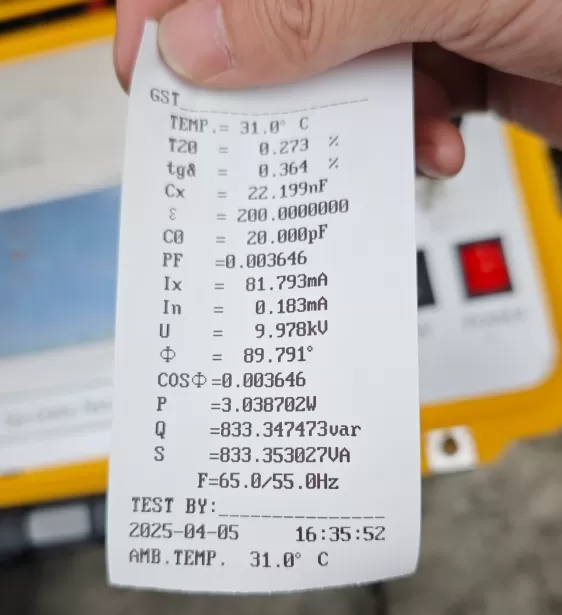

Figure 7 Résultat du test de la TPS

④ Enfin, GSTg utilisé pour tester. La configuration GSTg permet des courants indésirables, de contourner le circuit de mesure et permet de tester individuellement des sections d'isolation plus petites. Seuls les courants au sol sont mesurés, en utilisant une configuration GST-Guard. Le courant circulant vers les bornes avec la connexion de garde n'est pas mesuré. La méthode de câblage est la suivante:

Figure 8 Modèle GSTg

La fonction GSTG, la capacité et la perte diélectrique de C1 et C2 peuvent être mesurées en même temps dans un câblage. Il est très facile et permet de gagner du temps.

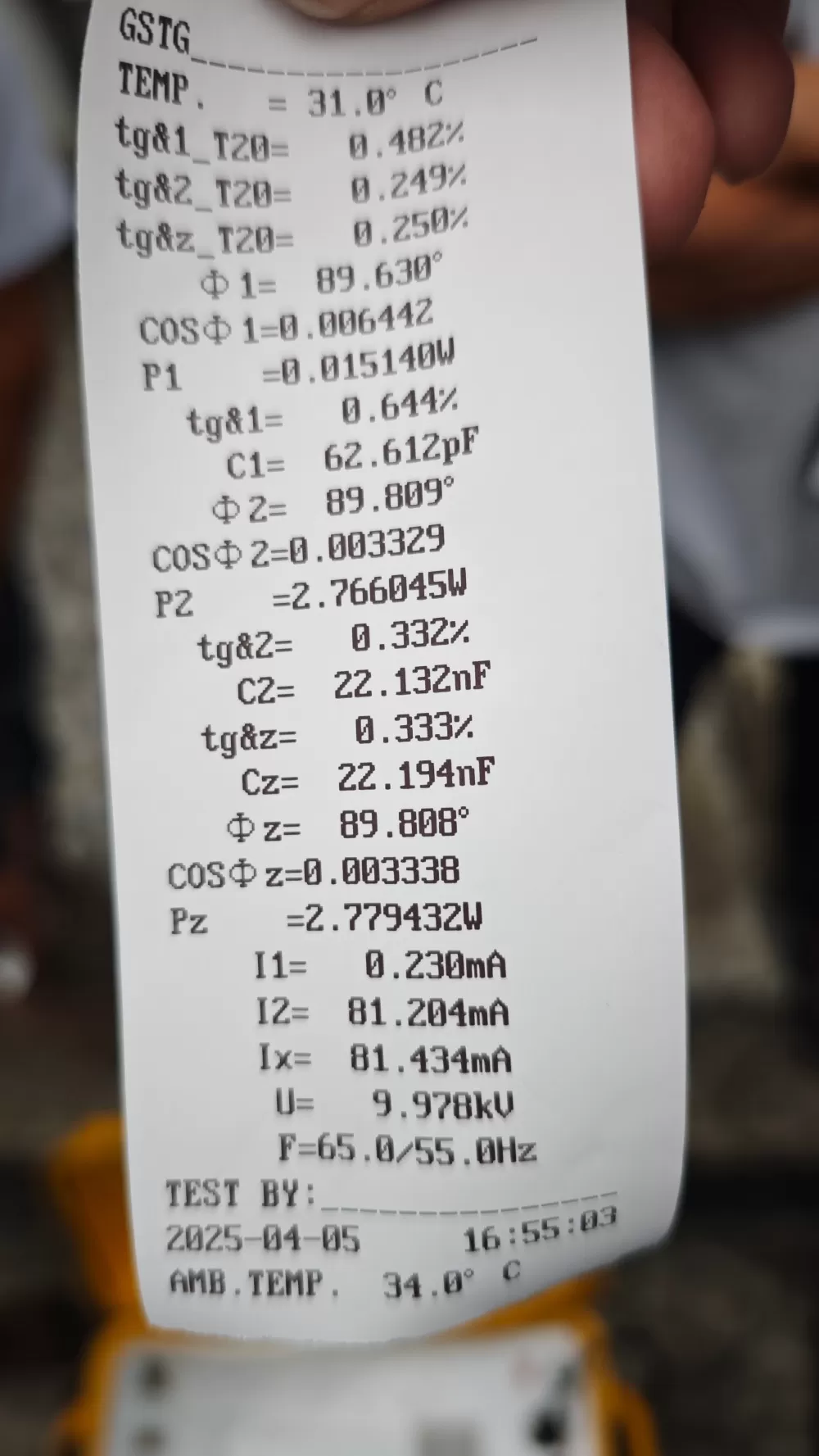

Figure 9 Résultat du test GSTg

III. Résumé de l'essai
