Exigence de puissance d'entrée inférieure
Onde sinusoïdale AC pure à la sortie
Réacteur facile à combiner pour produire une tension différente.
Grâce au réacteur du dispositif combiné, il peut produire une haute tension CA stable, qui est principalement utilisée pour le test de résistance à la tension CA des équipements électriques sur site, tels que les câbles réticulés, transformateurs, SIG, moteurs et générateurs.
Selon différents utilisateurs, différents équipements testés, différentes exigences de test, l'appareil peut être personnalisé en fonction des besoins.
Noms des produits: dispositif de résonance de tension Ac, résonnant à fréquence variable, résonance de la série de conversion de fréquence, résonance de la série 、 Transformateur résonnant de la série de conversion de fréquence, dispositif de résistance à la tension de résonance de la série pour les équipements électriques, équipement de test de résonance en série 、 équipement complet pour le test de résonance de la série de conversion de fréquence.

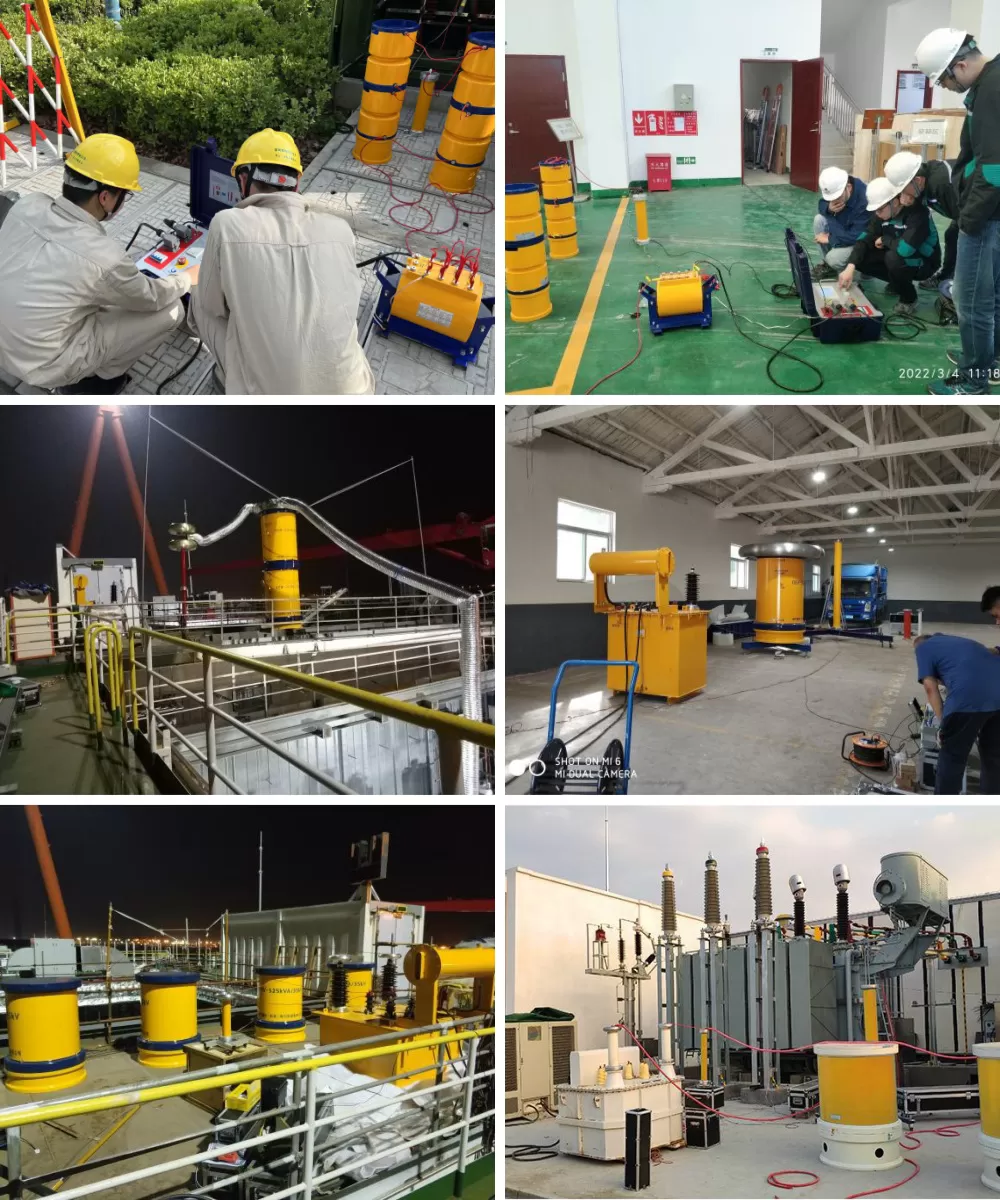

Câbles
SIG
Moteurs et générateurs
Autres applications possibles (transformateurs, CT, PT; Bushings; test PD)
Vs. Transformateurs de test de fréquence de puissance traditionnels
Compact et léger:Les transformateurs conventionnels nécessitent des alimentations volumineuses pour une sortie haute tension. La résonance en série utilise la conversion de fréquence pour réduire les besoins de capacité d'alimentation, réduisant le poids de plus de 60% pour un déploiement facile sur place.
Adaptabilité élevée:Auto-adaptation pour tester la capacité de l'objet (câbles, SIG, générateurs) en ajustant la fréquence (30-300Hz). Élimine les limitations de capacité des transformateurs traditionnels avec des charges capacitives élevées.
Efficacité énergétique et sécurité:Le courant/tension en phase pendant la résonance minimise la consommation d'énergie (70% moins). Une protection avancée contre les surintensités/surtensions réduit les risques d'endommagement de l'isolation.
Vs systèmes VLF (très basse fréquence)
Test plus rapide:Le VLF nécessite des tests prolongés (par exemple, 15 minutes à 0.1Hz à 1 min à 50Hz). La résonance en série utilise une sortie à fréquence proche de la puissance, réduisant le temps de test de 80% tout en respectant les normes de vieillissement accéléré CEI/IEEE.
Diagnostics précis:Les formes d'onde sinusoïdales pures sous résonance révèlent de véritables défauts d'isolation, évitant les erreurs de jugement causées par la distorsion de la forme d'onde VLF.
Multi-Application de soutien:Couvre la tenue de câble CA, la tension induite par le transformateur et les tests SIG. VLF est limité aux types de câbles partiels.

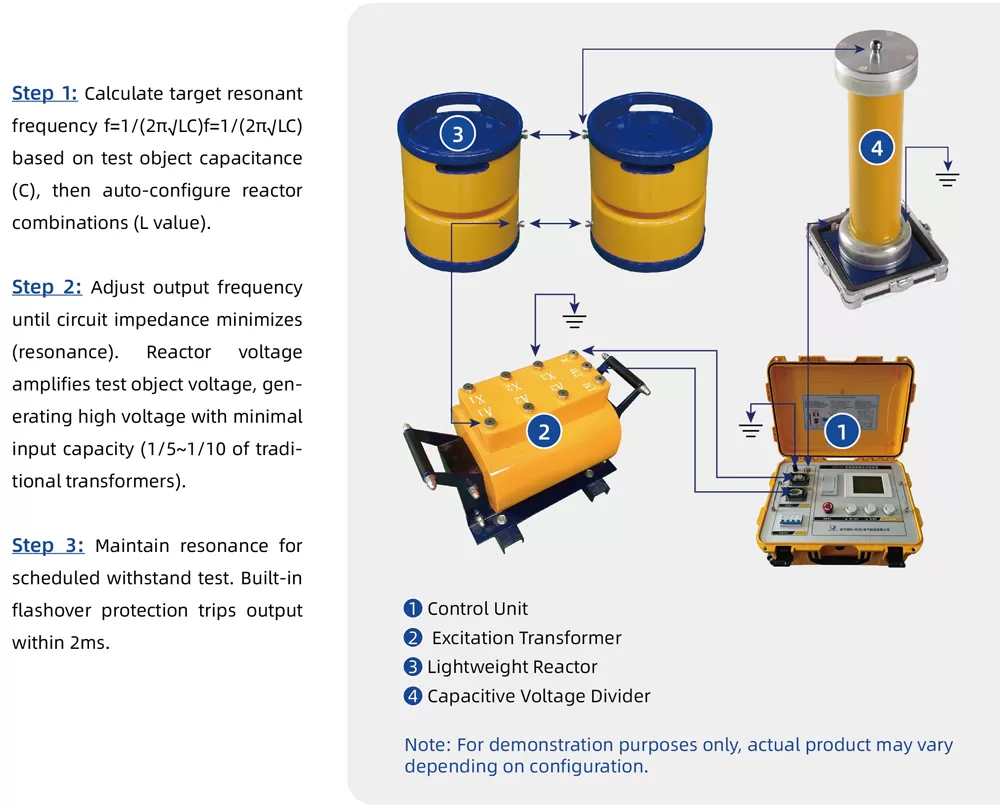

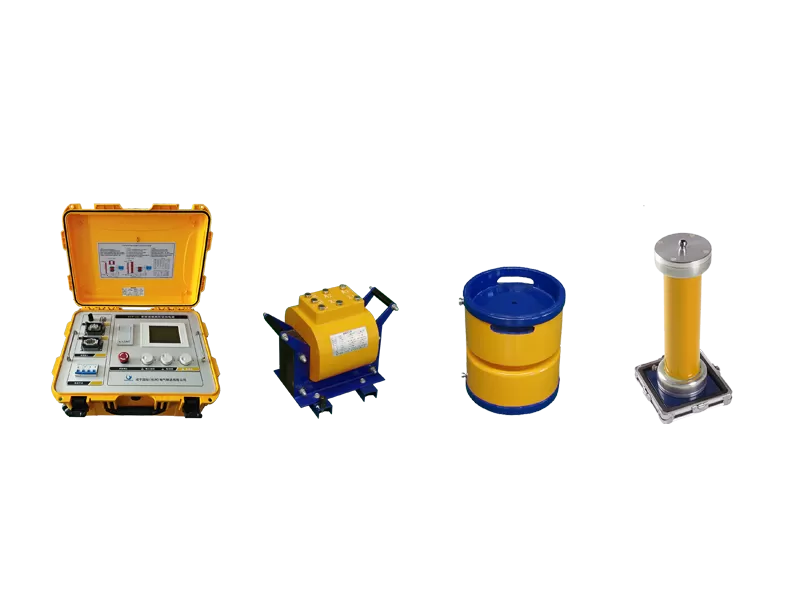

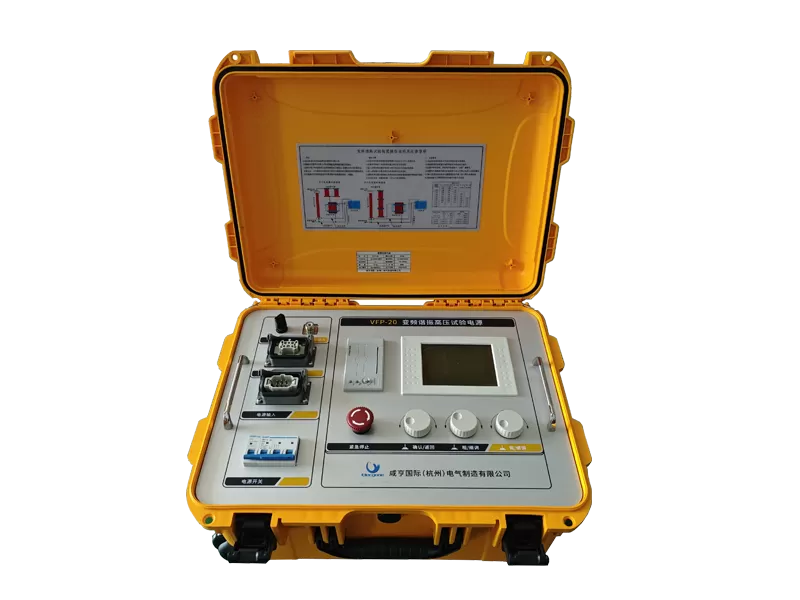

Unité de contrôle:Convertit la puissance de la grille 50/60Hz en fréquence réglable (30-300Hz).

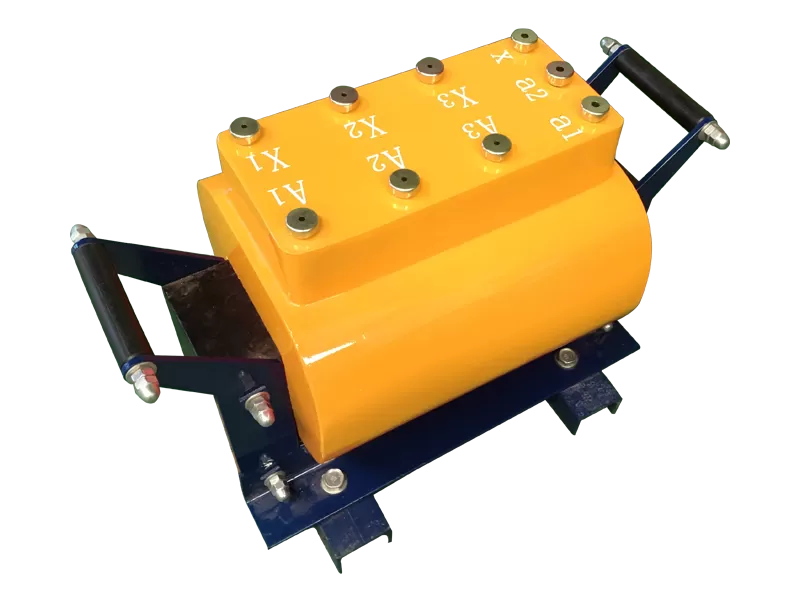

Transformateur d'excitation:Augmente la production du convertisseur pour dynamiser les réacteurs.

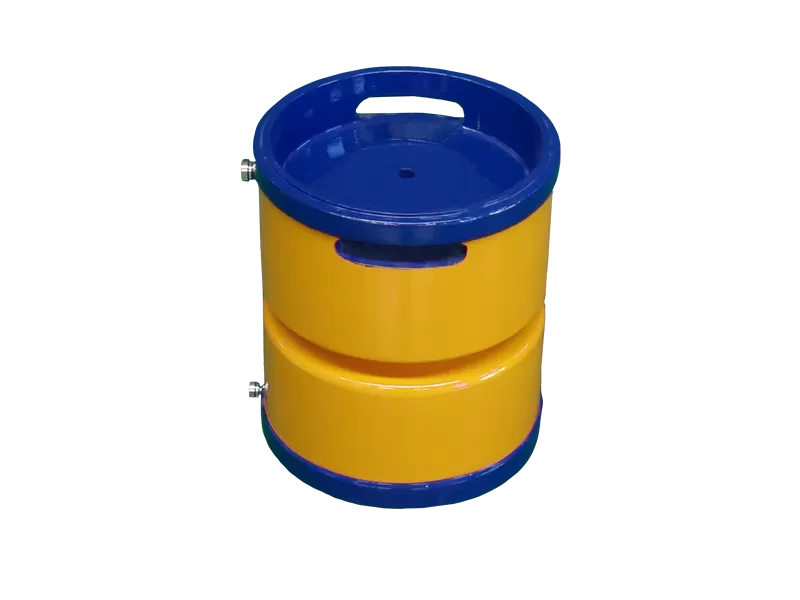

Réacteur résonnant haute tension:Inductance accordable (série/parallèle) pour former un circuit résonnant avec une capacité d'objet d'essai (C).

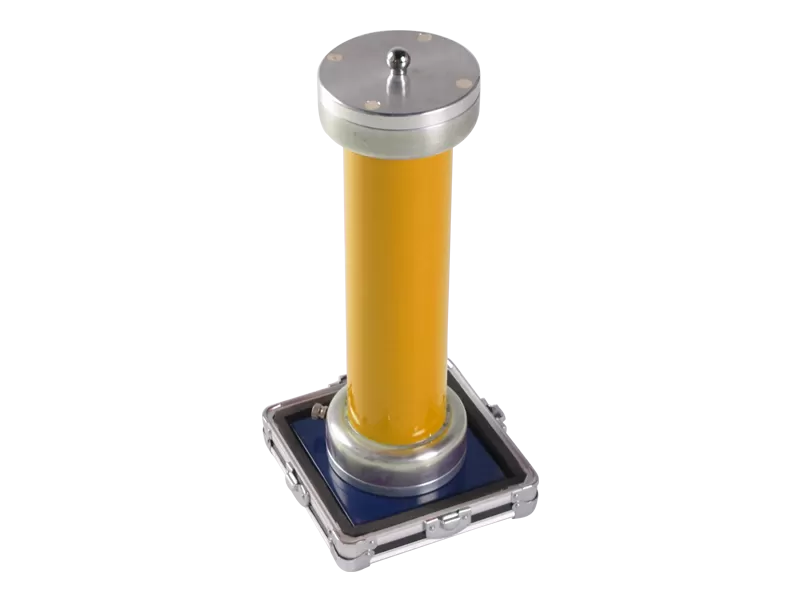

Diviseur capacitif de tension:Surveille la sortie haute tension avec une précision de ± 1% pour le contrôle en boucle fermée.
Tension de sortie | 0-500kV et ci-dessous |
Fréquence de sortie | 20-300Hz |
Forme d'onde de sortie | Onde sinusoïdale |
Précision de mesure haute tension | 1.0% |
Résolution de fréquence | 0.01Hz |
Cycle de devoir | 60 min ON / 30 min OFF |
Niveau d'isolation | 1.2U 0/1min |
Alimentation électrique | 220V monophasé ou 380 triphasé V ± 10%,50/60Hz ± 2% |
Données typiques du produit
Modèle | Capacité nominale | Tension évaluée | Le but principal |
ESR-800(160/60) | 160kVA | 0-60kV | 1. Répondre au câble 10kV/400mm m² 3.0km, capacité ≤ 1.25µF, fréquence d'essai 30-300Hz, tension d'essai ≤ 17,4 kV, temps d'essai ≤ 15min. |
ESR-800(240/130) | 240kVA | 0-130kV | 1. Répondre au câble 35kV/400 m² 2.0km, capacité ≤ 0,418 µF, fréquence d'essai 30-300Hz, tension d'essai ≤ 52kV, temps d'essai ≤ 60min. |
ESR-800(1800/600) | 1800kVA | 0-600kV | 1. Répondez aux transformateurs 400kV, disjoncteurs, SIG et autres tests de tension de résistance CA, tension d'essai ≤ 600kV, fréquence d'essai 30-300Hz, temps d'essai ≤ 60min. |
ESR-800(4000/800) | 4000kVA | 0-800kV | Rencontrez le test de tension de courant alternatif du transformateur 765kV, tension d'essai ≤ 800kV, fréquence d'essai 30-300Hz, temps d'essai ≤ 60min. |
