Système de test résonnant ESR-800 HV

Grâce au réacteur du dispositif combiné, il peut produire une haute tension CA stable, qui est principalement utilisée pour le test de résistance à la tension CA des équipements électriques sur site, tels que les câbles réticulés, transformateurs, SIG, moteurs et générateurs. Selon différents utilisateurs, différents équipements testés, différentes exigences de test, Le dispositif peut être adapté aux besoins du client selon les besoins.

Noms des produits: dispositif de résonance de tension Ac, résonnant à fréquence variable, résonance de la série de conversion de fréquence, résonance de la série 、 Transformateur résonnant de la série de conversion de fréquence, dispositif de résistance à la tension de résonance de la série pour les équipements électriques, équipement de test de résonance en série 、 équipement complet pour le test de résonance de la série de conversion de fréquence.

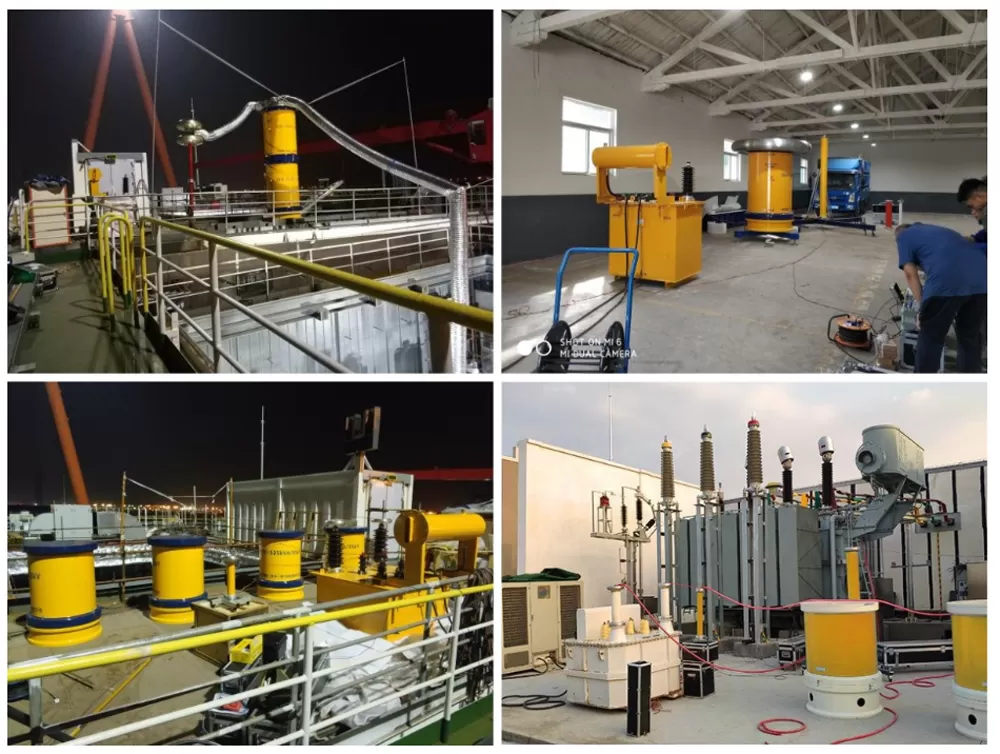

Ce système peut être utilisé pour le test de tension de résistance CA des objets de test capacitifs dans le champ moyenne et haute tension.

(1) test de tension de résistance AC de 6 ~ 765kV XLPE câble;

(2)AC résister à l'essai de tension de 35 ~ 765kV GIS;

(3) test de tension de résistance à courant alternatif de 10 ~ 765kV interrupteur, bus, bague, etc.

(4) test de tension de résistance à la fréquence de puissance de 10 ~ 765kV transformateur de puissance;

(5) test de tension de résistance à la fréquence de puissance de 10 ~ 765kV PT et CT;

(6) test de tension de résistance à la fréquence de puissance du groupe électrogène;

(7) test de tension de résistance AC du condensateur de puissance 10 ~ 765kV, etc.

Vs. Transformateurs de test de fréquence de puissance traditionnels

• Compact et léger:Les transformateurs conventionnels nécessitent des alimentations volumineuses pour une sortie haute tension. La résonance en série utilise la conversion de fréquence pour réduire les besoins de capacité d'alimentation, réduisant le poids de plus de 60% pour un déploiement facile sur place.

• Adaptabilité élevée:Auto-adaptation pour tester la capacité de l'objet (câbles, SIG, générateurs) en ajustant la fréquence (30-300Hz). Élimine les limitations de capacité des transformateurs traditionnels avec des charges capacitives élevées.

• Efficacité énergétique et sécurité:Le courant/tension en phase pendant la résonance minimise la consommation d'énergie (70% moins). Une protection avancée contre les surintensités/surtensions réduit les risques d'endommagement de l'isolation.

Vs systèmes VLF (très basse fréquence)

• Test plus rapide:Le VLF nécessite des tests prolongés (par exemple, 15 minutes à 0.1Hz à 1 min à 50Hz). La résonance en série utilise une sortie à fréquence proche de la puissance, réduisant le temps de test de 80% tout en respectant les normes de vieillissement accéléré CEI/IEEE.

• Diagnostics précis:Les formes d'onde sinusoïdales pures sous résonance révèlent de véritables défauts d'isolation, évitant les erreurs de jugement causées par la distorsion de la forme d'onde VLF.

• Multi-Application de soutien:Couvre la tenue de câble CA, la tension induite par le transformateur et les tests SIG. VLF est limité aux types de câbles partiels.

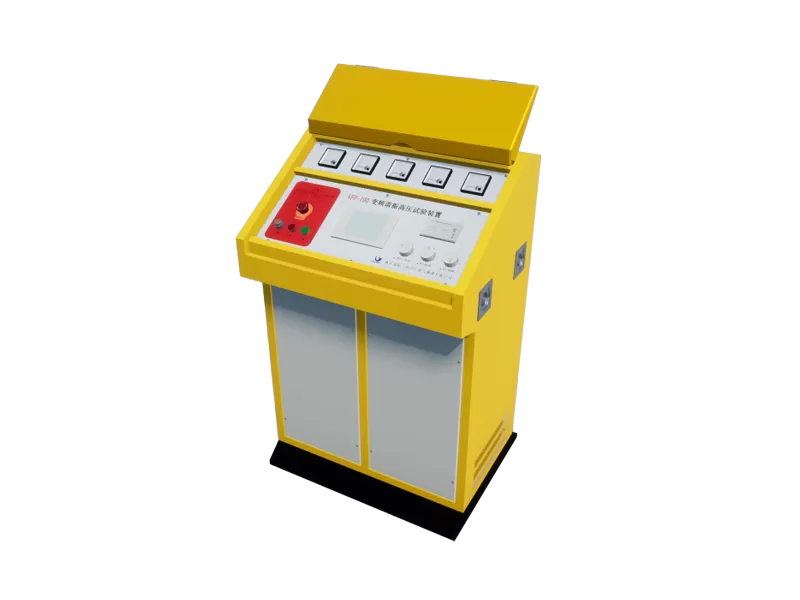

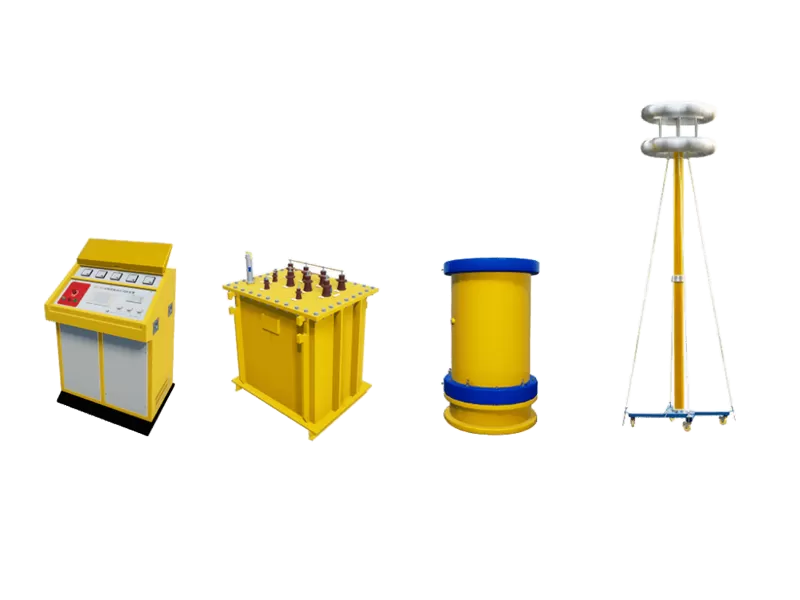

• Unité de contrôle:Convertit la puissance de la grille 50/60Hz en fréquence réglable (30-300Hz).

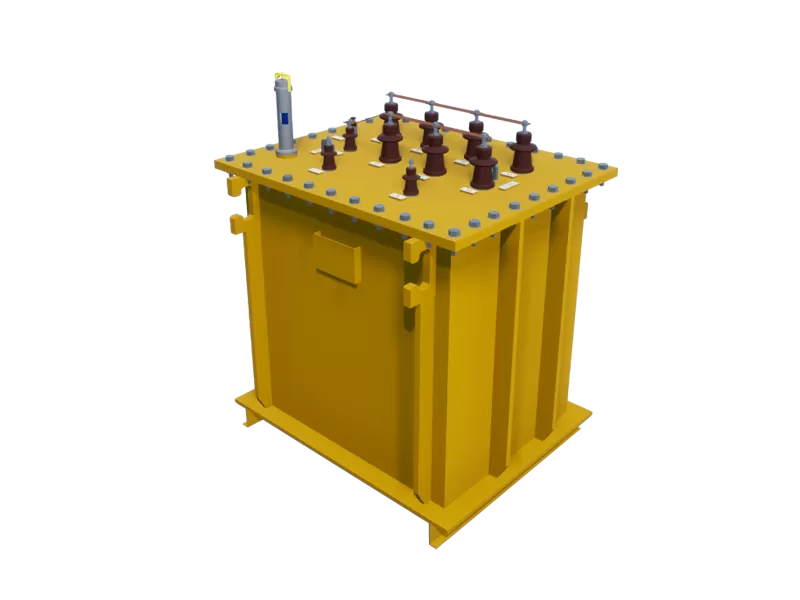

• Transformateur d'excitation:Augmente la production du convertisseur pour dynamiser les réacteurs.

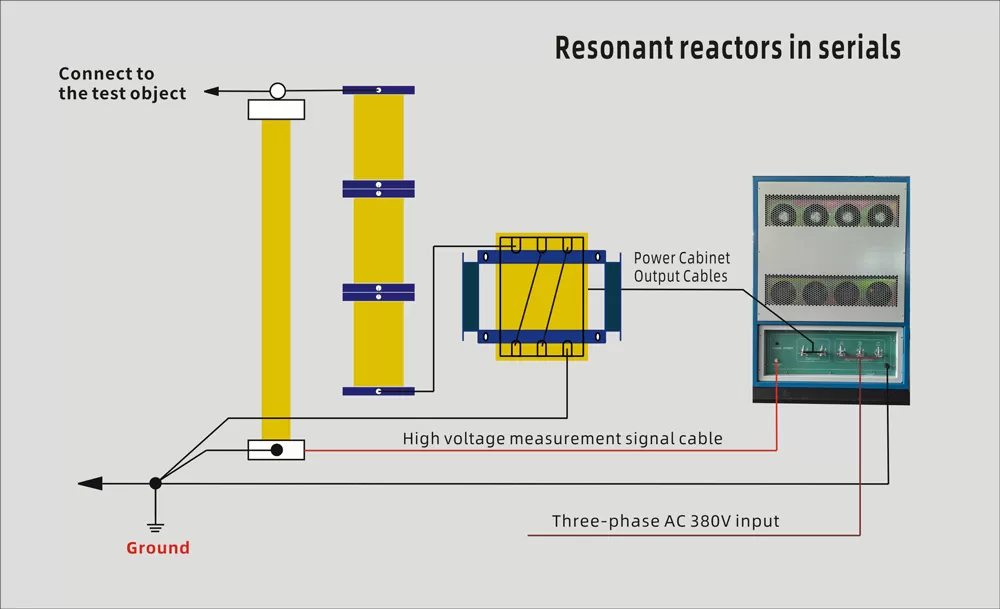

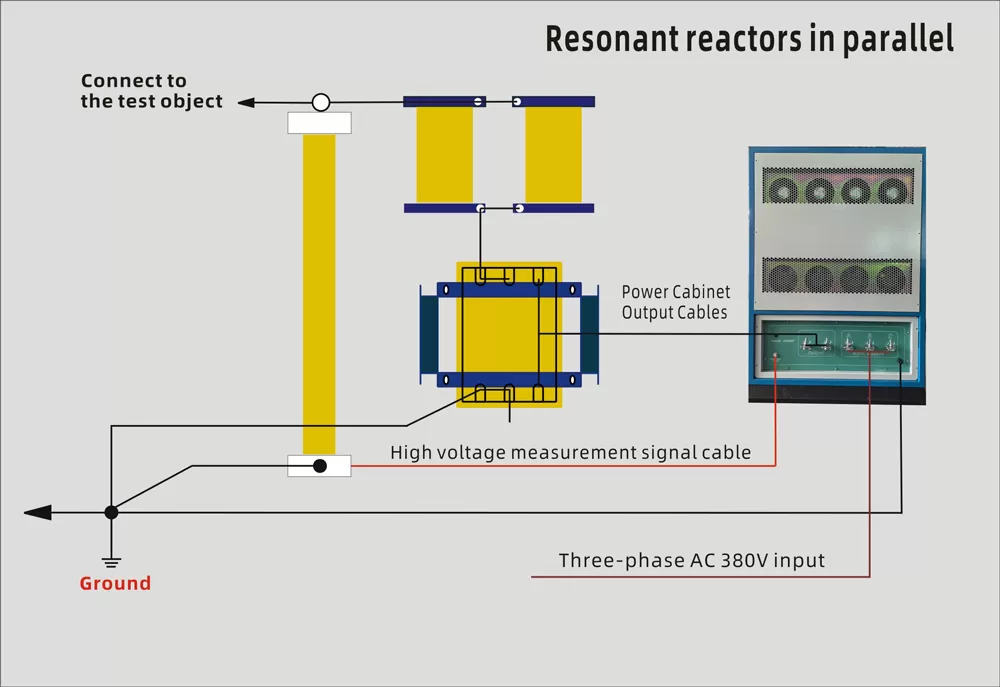

• Réacteur résonnant haute tension:Inductance accordable (série/parallèle) pour former un circuit résonnant avec une capacité d'objet d'essai (C).

• Diviseur capacitif de tension:Surveille la sortie haute tension avec une précision de ± 1% pour le contrôle en boucle fermée.

Étape 1: Calculer la fréquence de résonance cible f = 1/(2π √ LC)f = 1/(2π √ LC) en fonction de la capacité de l'objet d'essai (C), puis configurer automatiquement les combinaisons de réacteurs (valeur L).

Étape 2: Ajustez la fréquence de sortie jusqu'à ce que l'impédance du circuit minimise (résonance). La tension du réacteur amplifie la tension de l'objet d'essai, générant une haute tension avec une capacité d'entrée minimale (1/5 ~ 1/10 des transformateurs traditionnels).

Étape 3: Maintenir la résonance pour le test de résistance programmé. La protection de flashover intégrée se déclenche dans les 2ms.

Données typiques du produit
