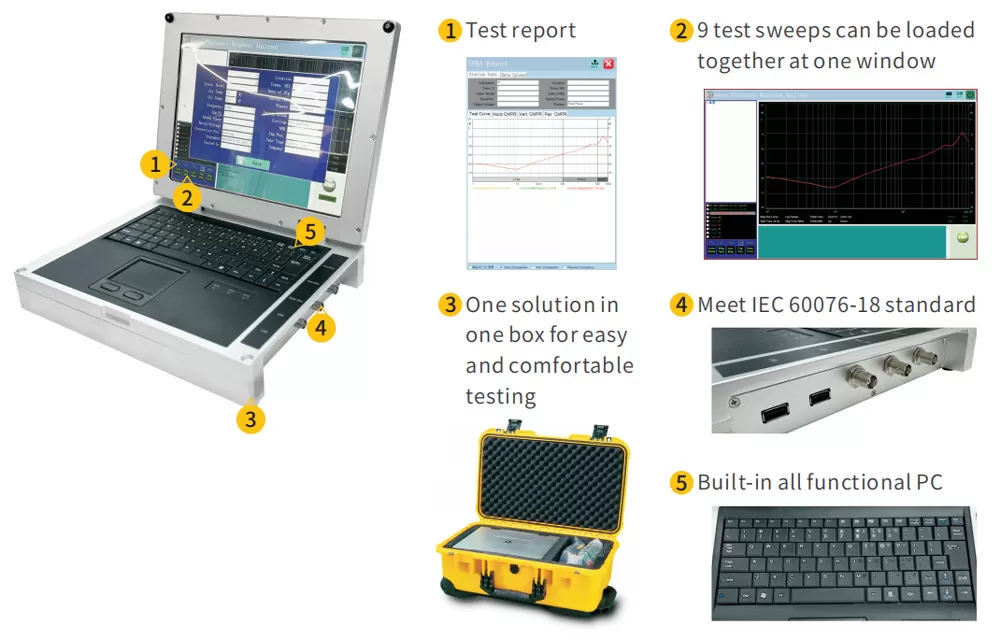

Petit et léger pour une utilisation facile
Rencontrez la norme IEC 60076-18
Le logiciel d'analyse permet d'autres diagnostics
PC tout fonctionnel intégré avec clavier et pavé tactile

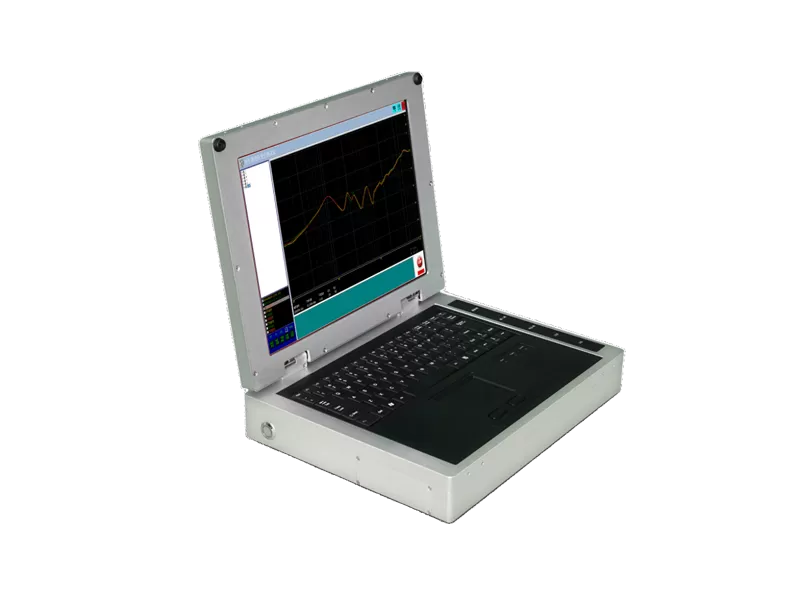

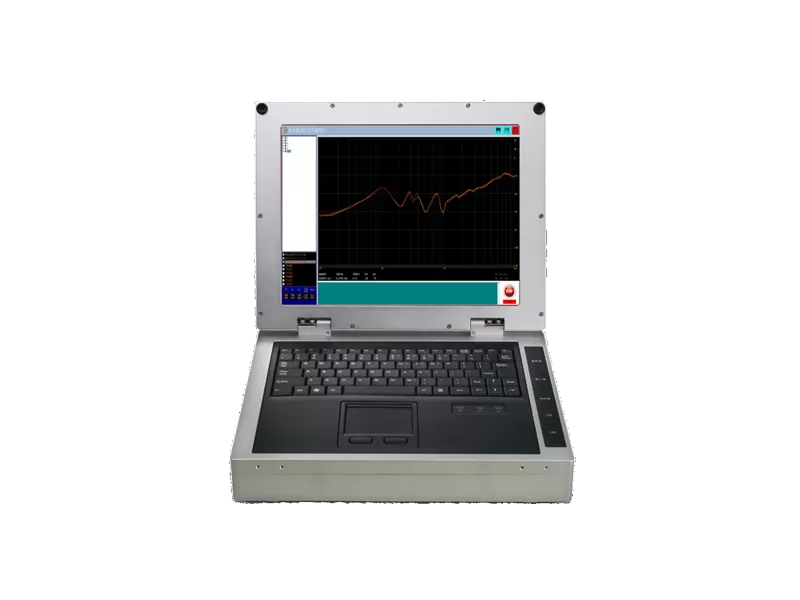

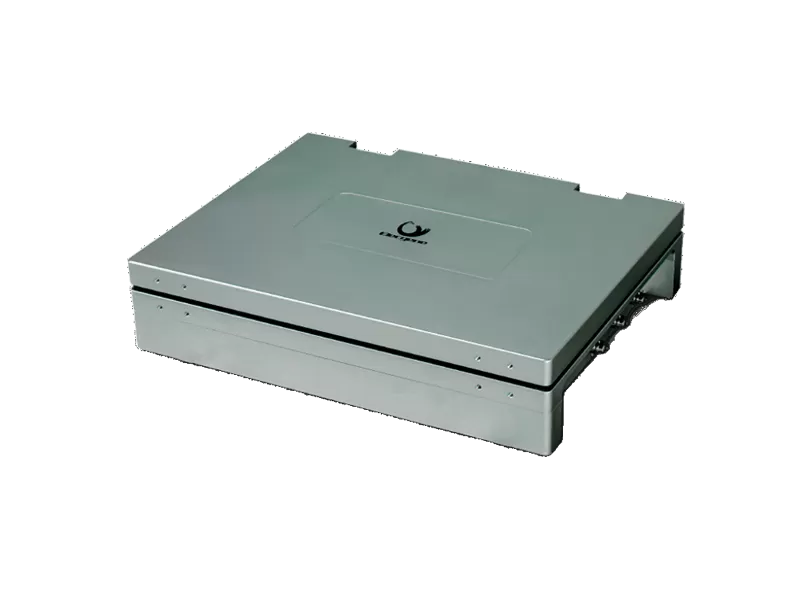

WDT-200 utilisons la méthode de la SFRA pour évaluer si un transformateur a subi ou non des dommages mécaniques. Il est intégré dans un étui de transport robuste qui comprend un ordinateur de bord le rendant encore plus transportable. Il y a un grand écran lumineux pour le rendre confortable à utiliser même à la lumière du soleil. Les données peuvent être stockées sur le disque dur et peuvent être téléchargées à l'aide du port USB.

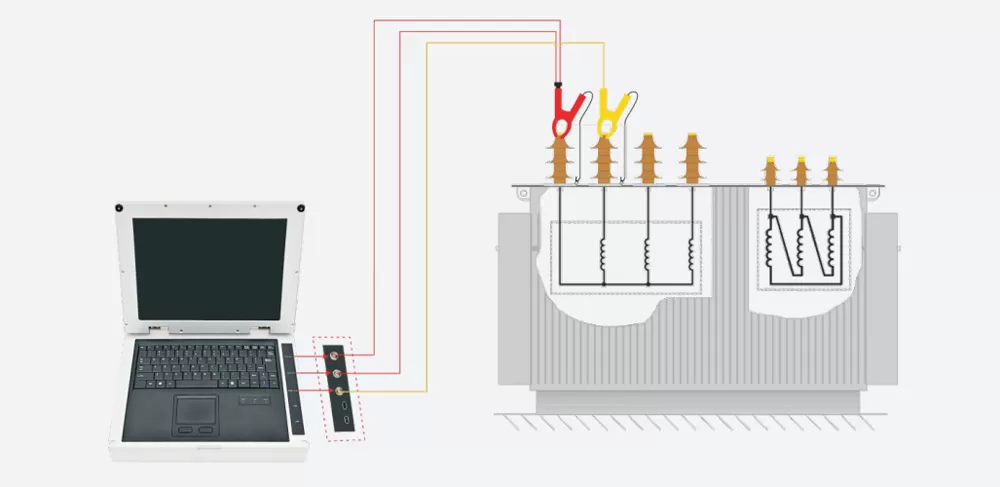

WDT-200 injecte une tension d'excitation sinusoïdale avec une fréquence en augmentation continue dans une extrémité de l'enroulement du transformateur et mesure le signal revenant de l'autre extrémité. En raison d'une mesure directe dans le domaine fréquentiel, aucun traitement de données supplémentaire n'est requis.

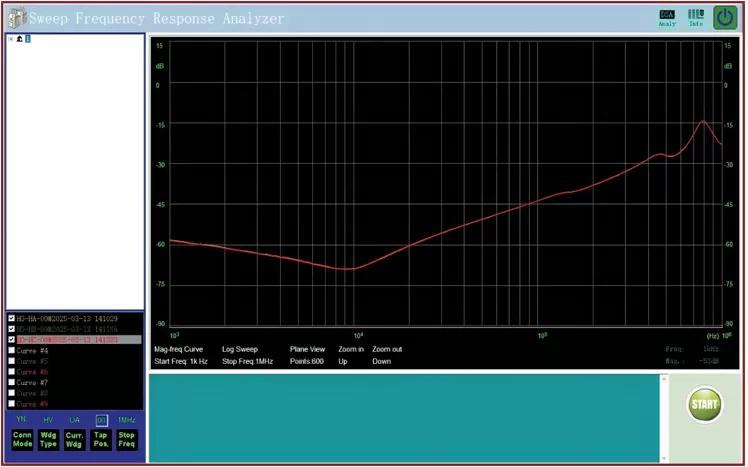

La comparaison des signaux d'entrée et de sortie génère une réponse en fréquence unique, qui peut être comparée aux données de référence. Ainsi, les écarts peuvent indiquer des changements de composants internes. Ces écarts peuvent être directement liés à différentes sections de la gamme de fréquences et ils peuvent être discernés les uns des autres.
Déformations et déplacements d'enroulement
Virages court-circuités et enroulements ouverts
Structures de serrage cassées
Problèmes de connexion de base
Effondrement partiel de l'enroulement
Motifs de base défectueux
Mouvements de base

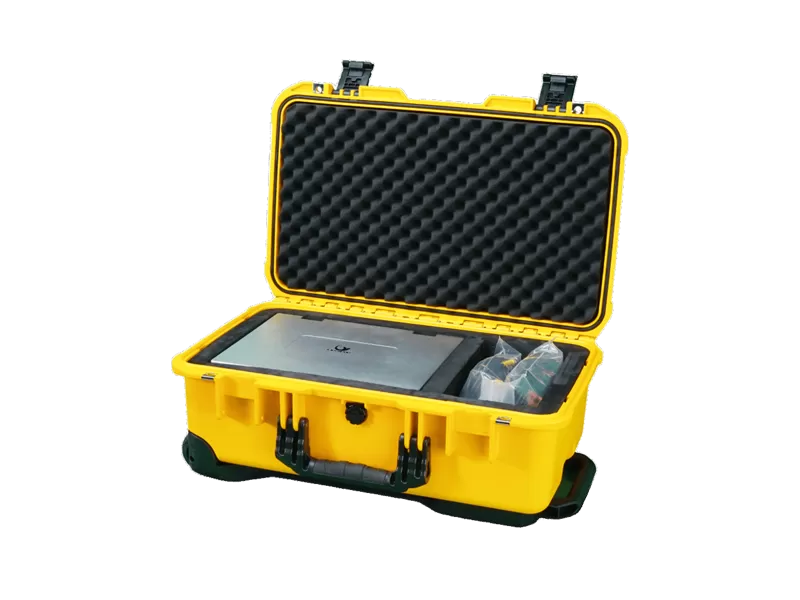

Une solution dans une boîte pour des tests faciles et confortables Avec WDT-200, vous obtenez tous les composants requis dans une seule boîte. Cela rend les tests assez confortables et le système facile à transporter. Son logement nouvellement développé et extrêmement robuste est idéal pour les tests sur place.
| Tension de sortie | Vpp-25V réglage automatique pendant le test |
| Impédance d'entrée | 1MΩ (résistance d'appariement 50Ω intégrée dans le canal de test) |
| Gamme de balayage de fréquence | 10Hz-16MHz(30 MHzfacultatif) |
| Impédance de sortie | 50Ω |
| Mesure de la plage dynamique | -120dB ~ 20dB |
| Précision de fréquence | 0.00001 |
| Alimentation électrique | 180-270VAC,50/60Hz |
| Conditions environnementales | Température de fonctionnement:-10 ℃ ~ 50 ℃ Humidité: ≤ 90% |
| Taille nette | 310 × 240 × 75mm |
| Poids net | 4.5kg |
| Poids total | 15kg (y compris le boîtier et le câble d'essai) |
